Gamme : Cintrage de tube

Présentation de la cintreuse CNC TE Small

Flexible, multihauteur et avec changement d'outils rapide, cintrage de vos tubes de petits diamètres.

Caractéristiques principales

  • De 3 jusqu’à 20×2 mm
  • Exemples d’applications : Automobile : conduites hydrauliques et de transfert de fluides, tubes pour HVAC (chauffage, ventilation, climatisation), tubes d’échappement (EGR)
  • Aéronautique : aile de contrôle de circulation de tuyauterie hydraulique, carburant, structures
  • Cintreuse électrique
  • Multirayons empilables
  • Cintrage par étirage avec ou sans mandrin, et cintrage par rouleaux
  •  Brevet en instance sur le cintrage à gauche et à droite
  • Tête de cintrage orbitale
  • Intégration facile dans les cellules de production automatisées
  • Possibilité de combiner le cintrage avec des opérations complémentaires
Small Tube Benders - TE06LR - Numalliance

Interface Homme Machine

  • Logiciel pour pc industriels
  • Dialogue multilingue et interface de programmation sur écran tactile 19″
  • Programme de simulation
  • Ports I/O additionnels
  • Connexion internet : assistance à distance et salon de discussion
  • Autocorrection depuis un appareil de mesure 3D
  • L’éditeur d’outils permet de programmer des pièces complexes
  • Outil de simulation facilitant la mise au point
  • Déroulement du programme en slow motion
TE06LRTE12LRTE16LRTE16STE20/TE20LR
Diamètre max6,35x0,75mm à 400N/mm²
8x0,75mm à 250N/mm²
12,7x2mm à 400N/mm²
16x2mm à 250N/mm²
16x2mm à 400N/mm²
20x2mm à 250N/mm²
16x2mm à 400N/mm²
20x2mm à 250N/mm²
20x2mm à 400N/mm²
16x2mm à 600N/mm²
Longueur du tube1200 jusqu'à 2500 mm1200 jusqu'à 3000 mm1200 jusqu'à 3000 mm800 mm2000 jusqu'à 4000 mm
Rayon de cintrage max25 mm32 mm ( ou 42 mm si 1 outil )50 mm ( ou 62 mm si 1 outil )62 mm62 mm
Outils de cintrage3
Gauche et droite
4
Gauche et droite
4
Gauche et droite
1 jusqu'à 3
Gauche ou droite
4
Gauche et/ou droite

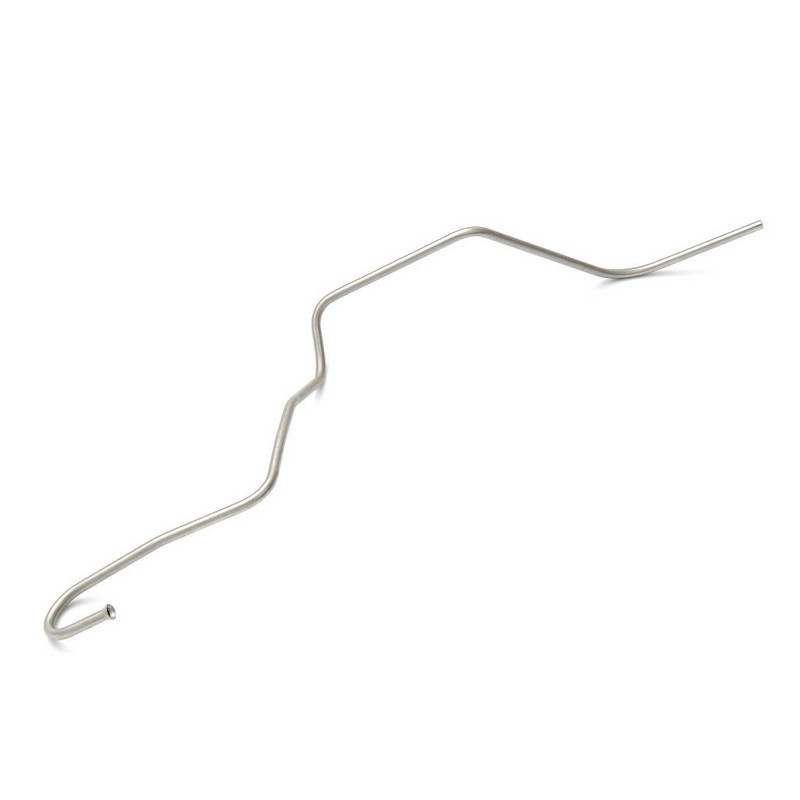

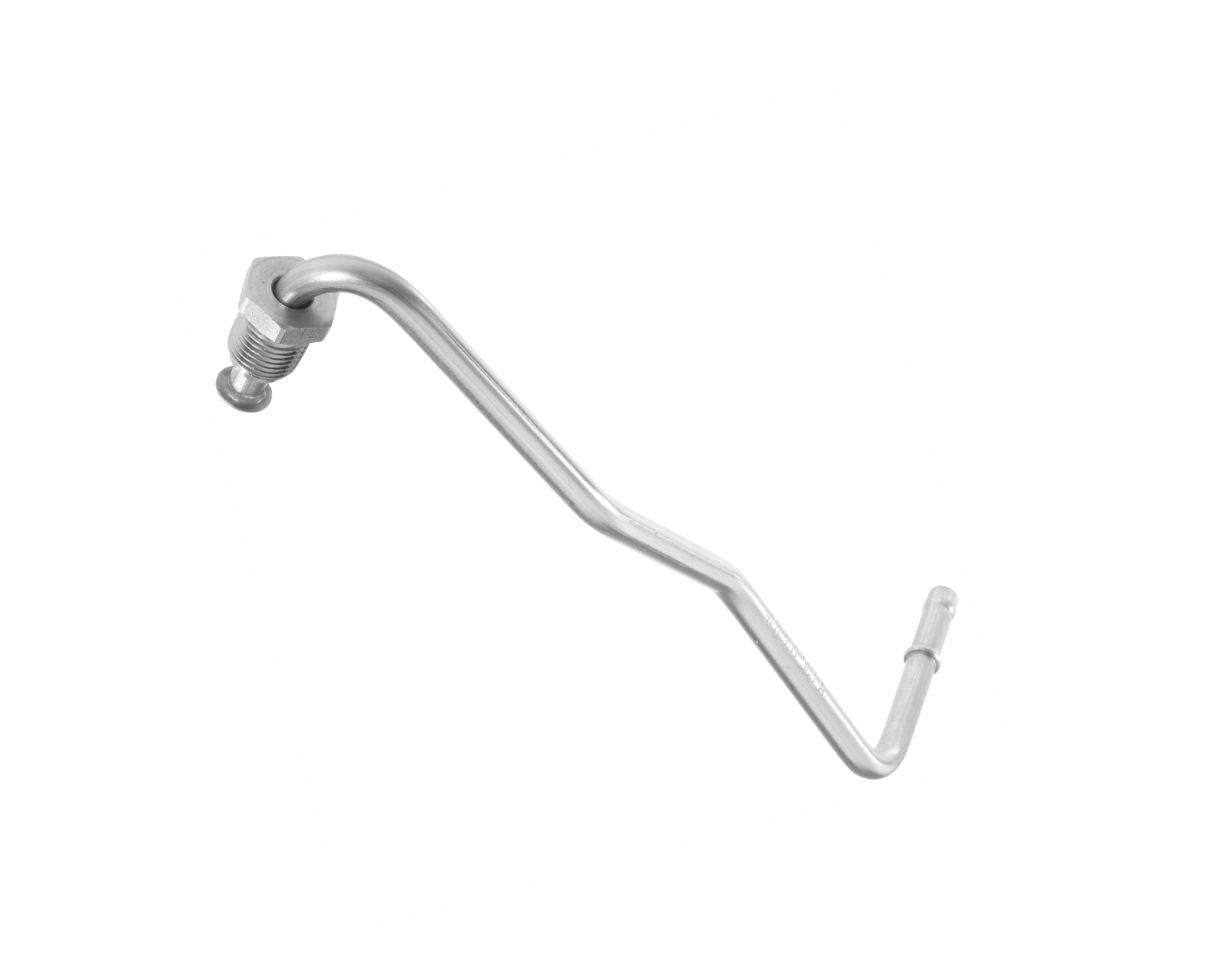

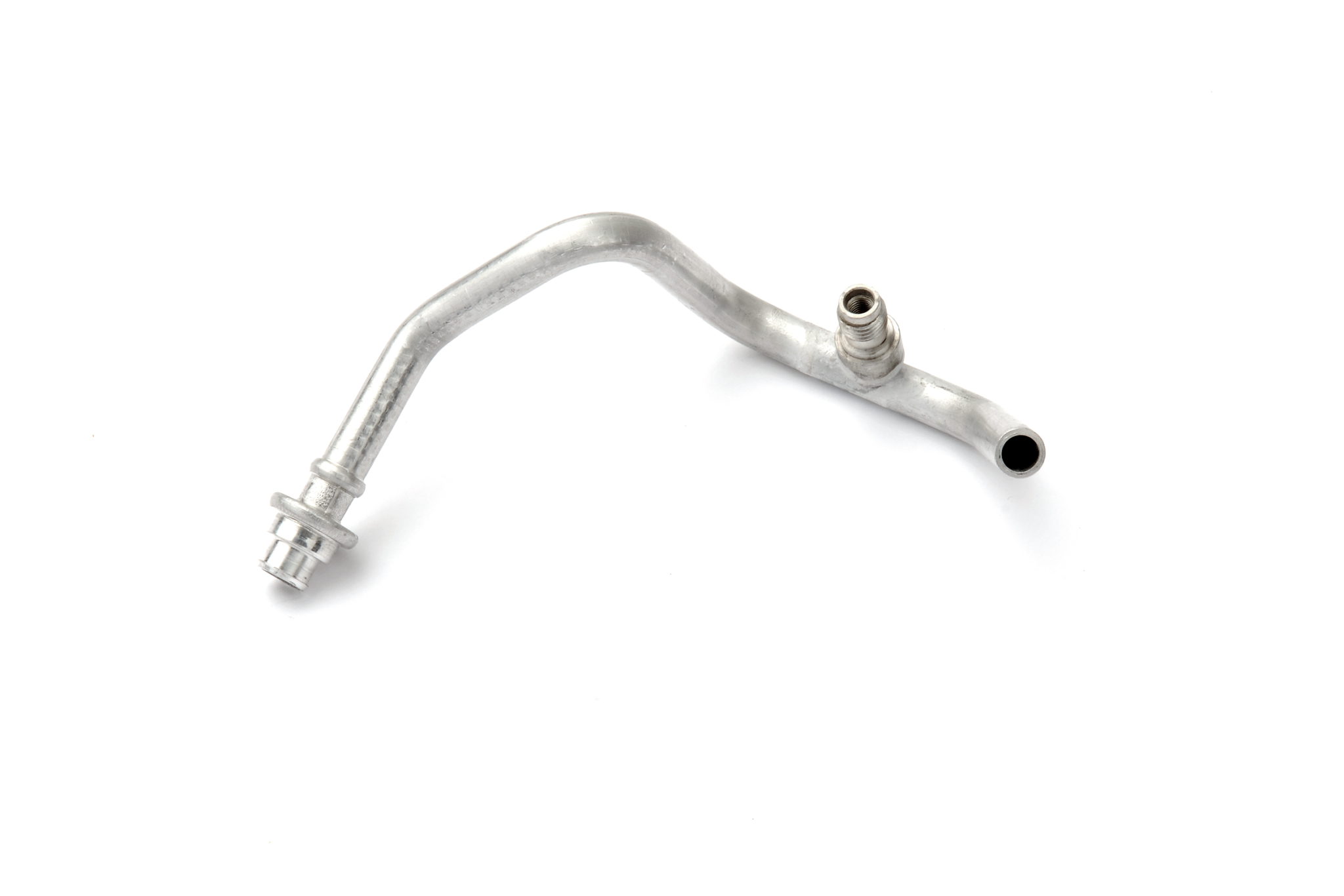

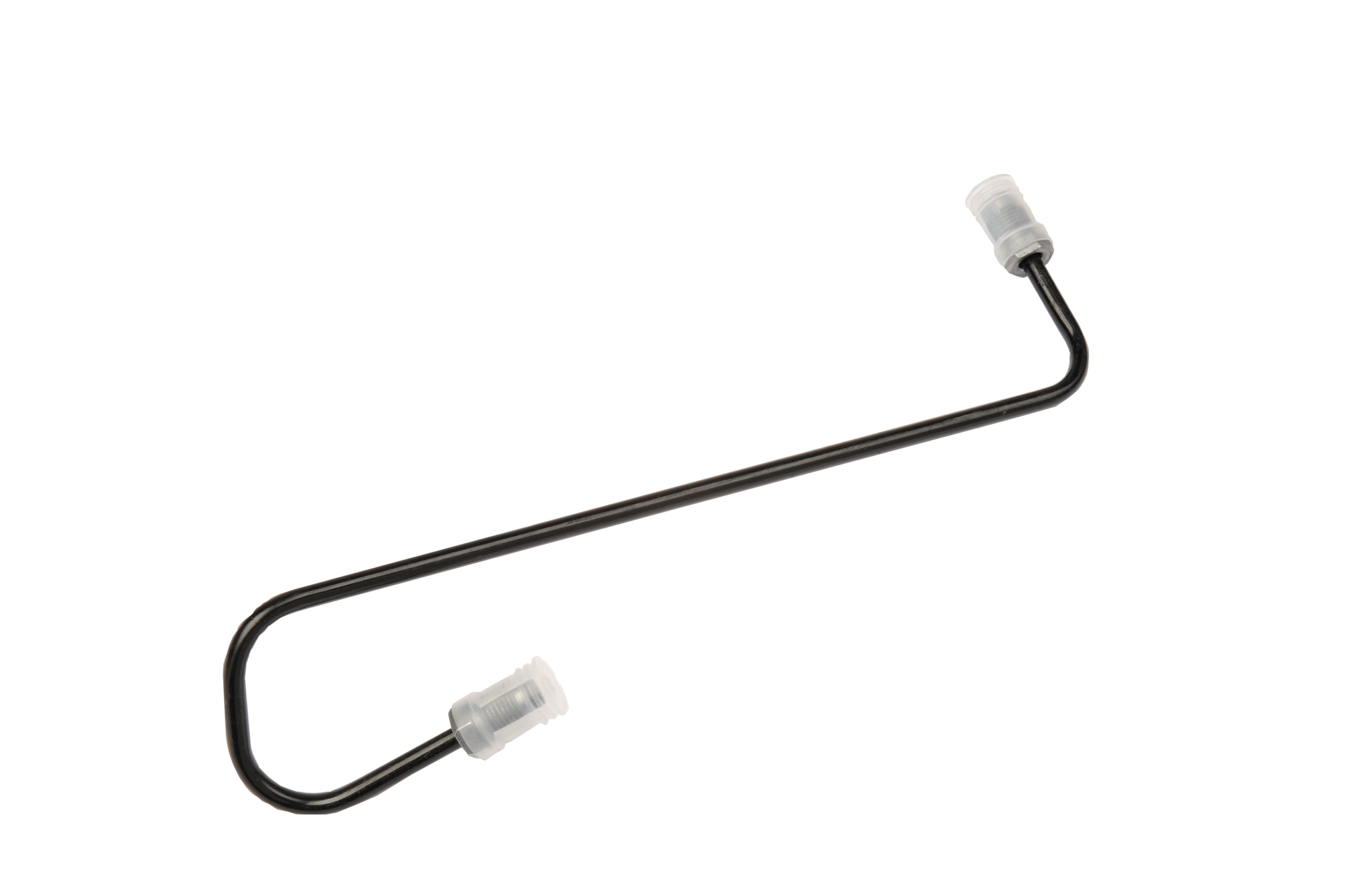

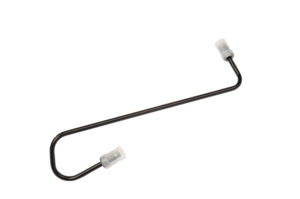

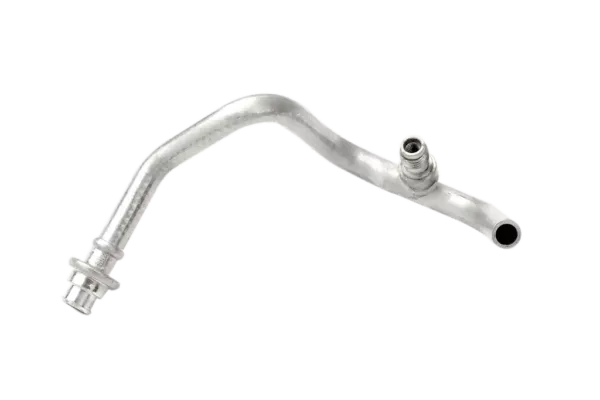

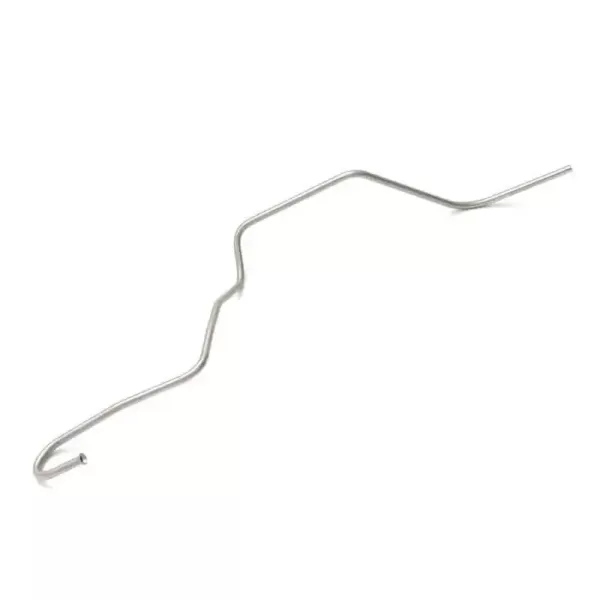

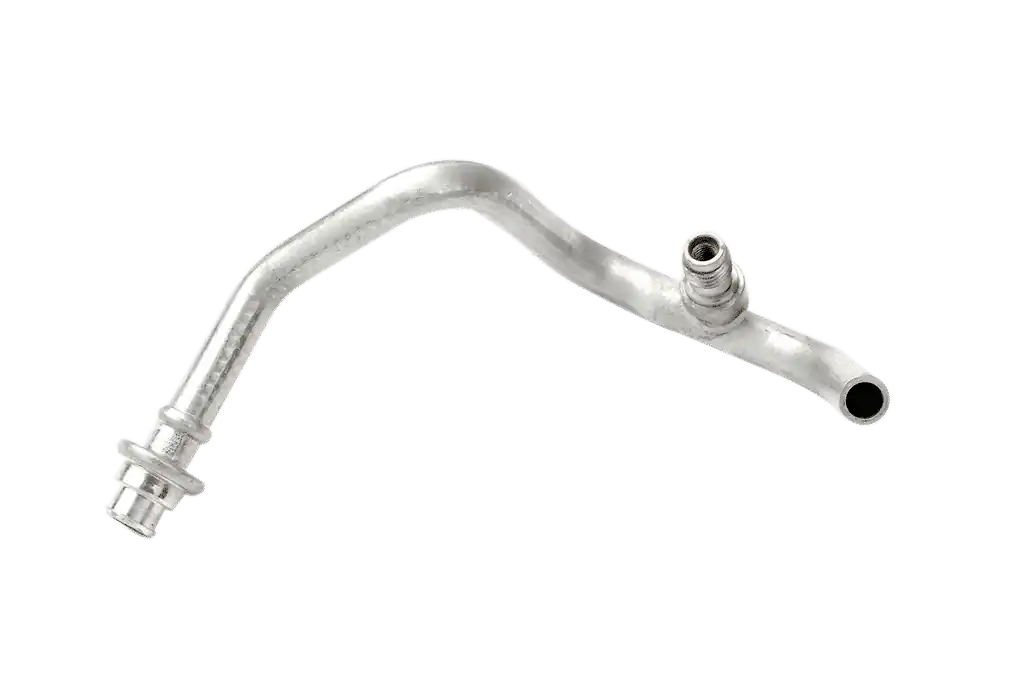

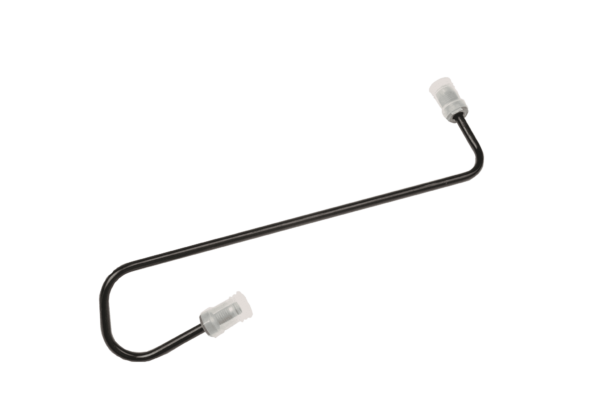

Pièces réalisées sur la cintreuse CNC TE Small
