Bereich : Rohrbiegen

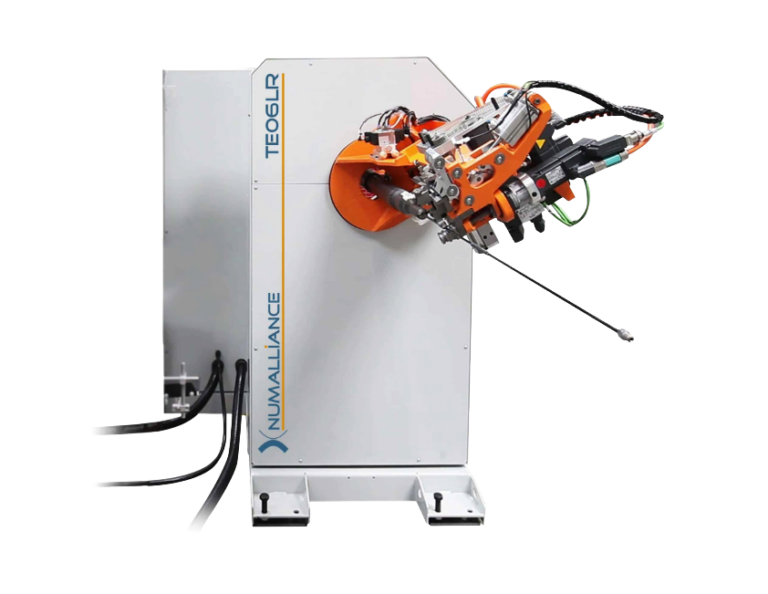

Beschreibung der TE Small
Allgemeine Daten
- Von 3 bis zu 20×2 mm
- Anwendungen Beispiele: Automobil: Hydraulikleitungen und Flüssigkeitstransfer, Rohre für HVAC
(Heizung, Belüftung, Klimatisierung), Abgasrohre (EGR) - Luft und Raumfahrttechnik: Zirkulationskontrollflügel für Hydraulik-Verrohrung, Kraftstoff, Struktur
- Elektrische Biegemaschine
- Multi Radien, Multi Level
- Biegen durch Ziehen mit und ohne Dorn, und Biegen durch Rollen
- Patent beantragt für links- und rechtsbiegen
- Orbitalbiegekopf
- Gute Integration in automatisierte Produktionszellen
- Kombination möglich von Biegen und zusätzlichen Operationen
Schnittstelle Mensch-Maschine
- Software auf Industrie-PC
- Mehrsprachige Dialog- und Touchscreen-Programmierschnittstelle 19″
- Simulations programm
- Zuzätzliche I/O Anschlüsse
- Internet-Verbindung: Fernwartung und Chatraum
- Autokorrektur mittels einem 3D-Messgerät
- Werkzeug-Editor erlaubt komplexe Teile zu programmieren
- Werkzeug-Simulation erleichtet die Anpassung der Werkzeuge
- Programmablauf in „slow motion“
TE06LR | TE16LR | TE16S | TE18LR | TE20/TE20LR | |
---|---|---|---|---|---|
Maxi Durchmesser | 6,35x0,75mm bis 400N/mm² 8x0,75mm bis 250N/mm² | 16x2mm bis 400N/mm² 20x2mm bis 250N/mm² | 16x2mm bis 400N/mm² 20x2mm bis 250N/mm² | 18x2mm at 400N/mm² 20x2mm at 250N/mm² | 20x2mm bis 400N/mm² 16x2mm bis 600N/mm² |
Rohrlänge | 1200 bis zu 2000 mm | 1200 bis zu 3000 mm | 800 mm | 1200 to 3000mm | 2000 bis zu 3000 mm |
Maxi Biegeradius | 25 mm | 50 mm ( oder 62 mm wenn 1 Werkzeug ) | 62 mm | 50mm (or 62mm if 1 stack) | 50mm (or 62 mm if 1 stack) |
Biegewerkzeuge | 3 links und recht | 4 links und recht | 1 jusqu'à 3 links und recht | 4 stacks Left and right | 4 Links und/oder rechts |

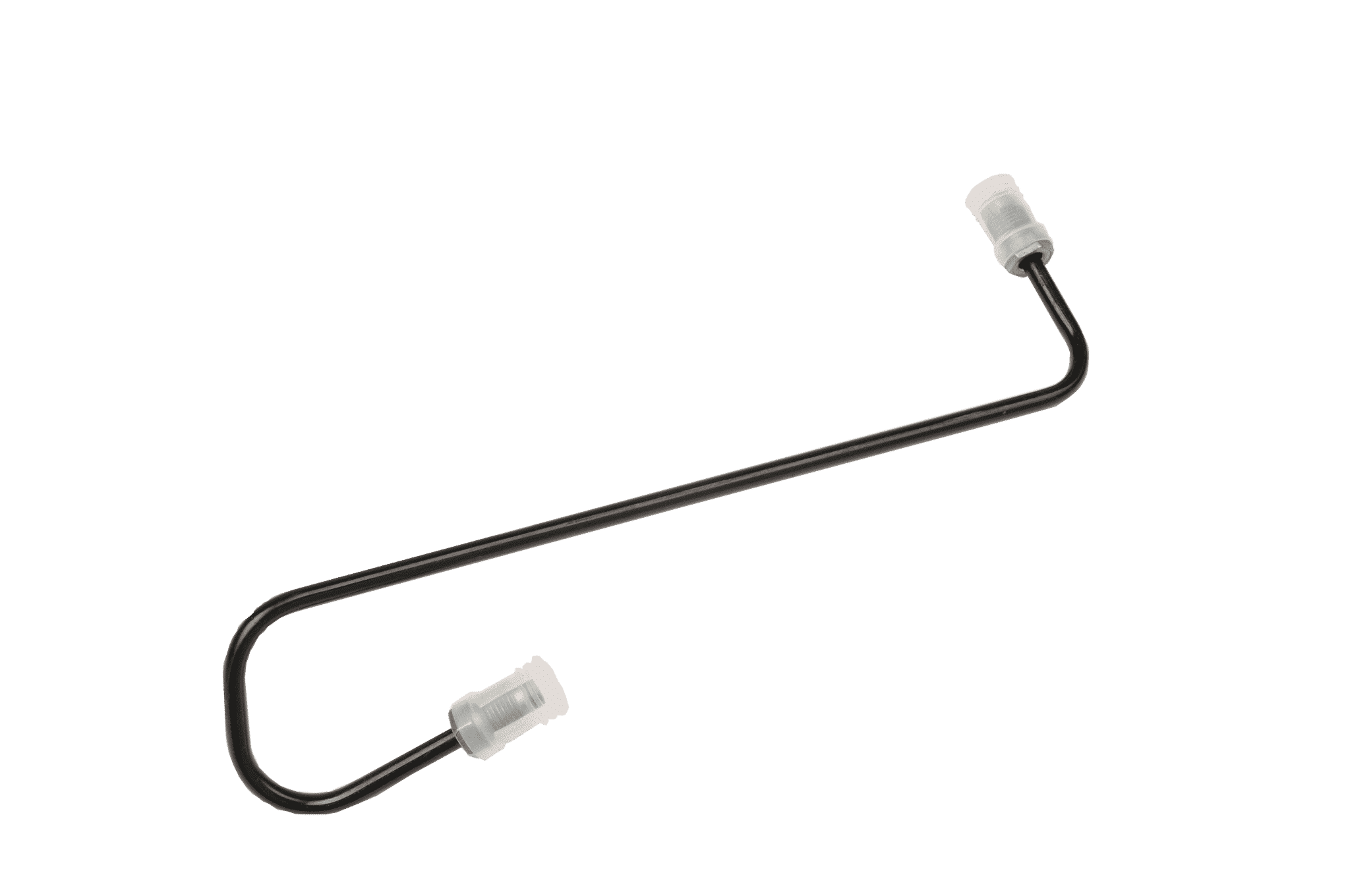

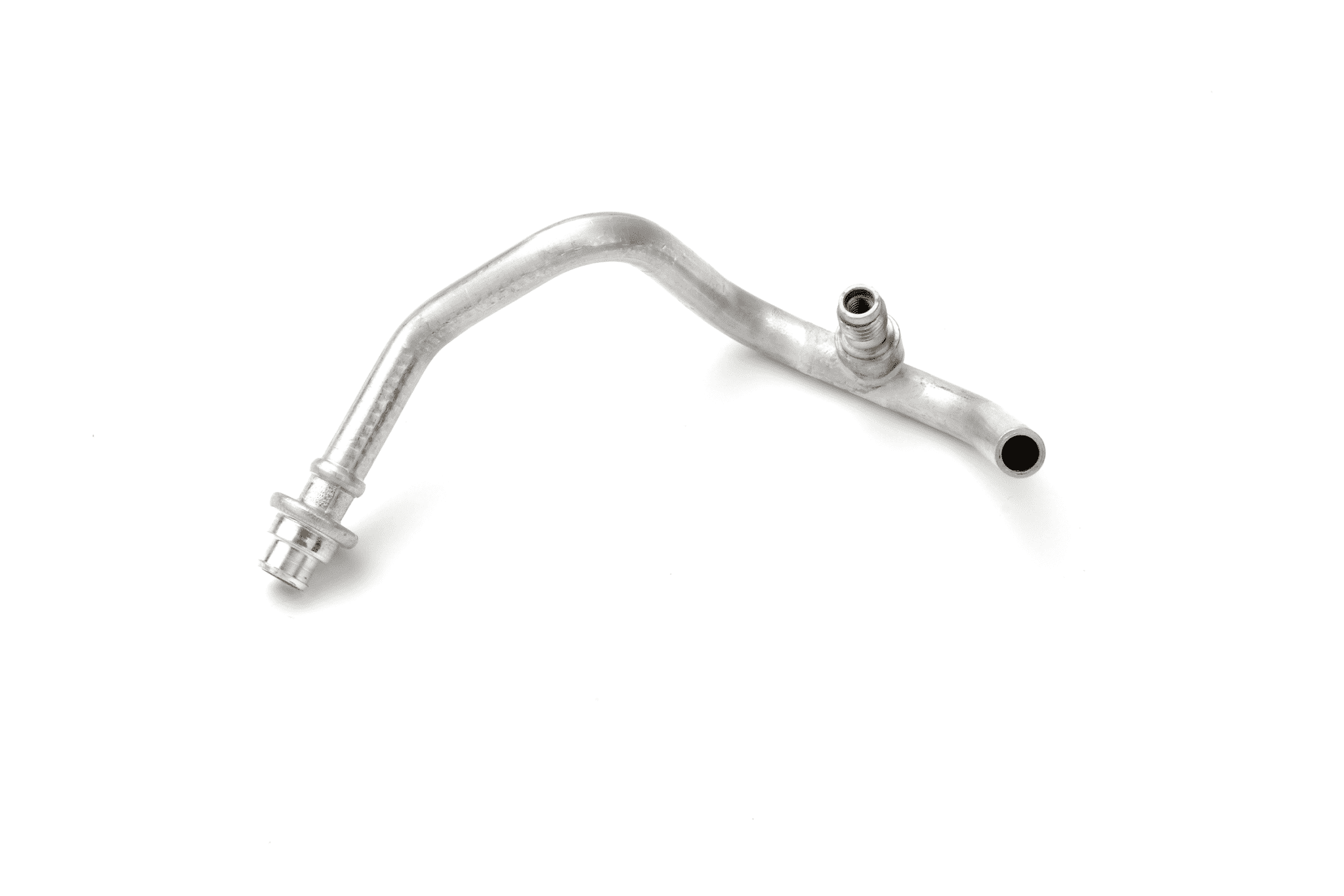

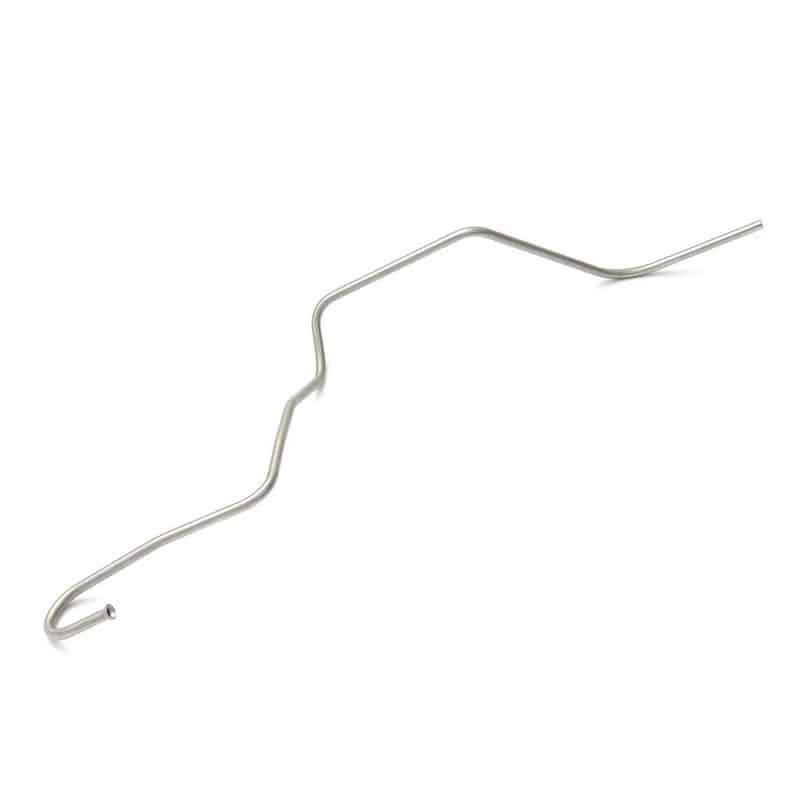

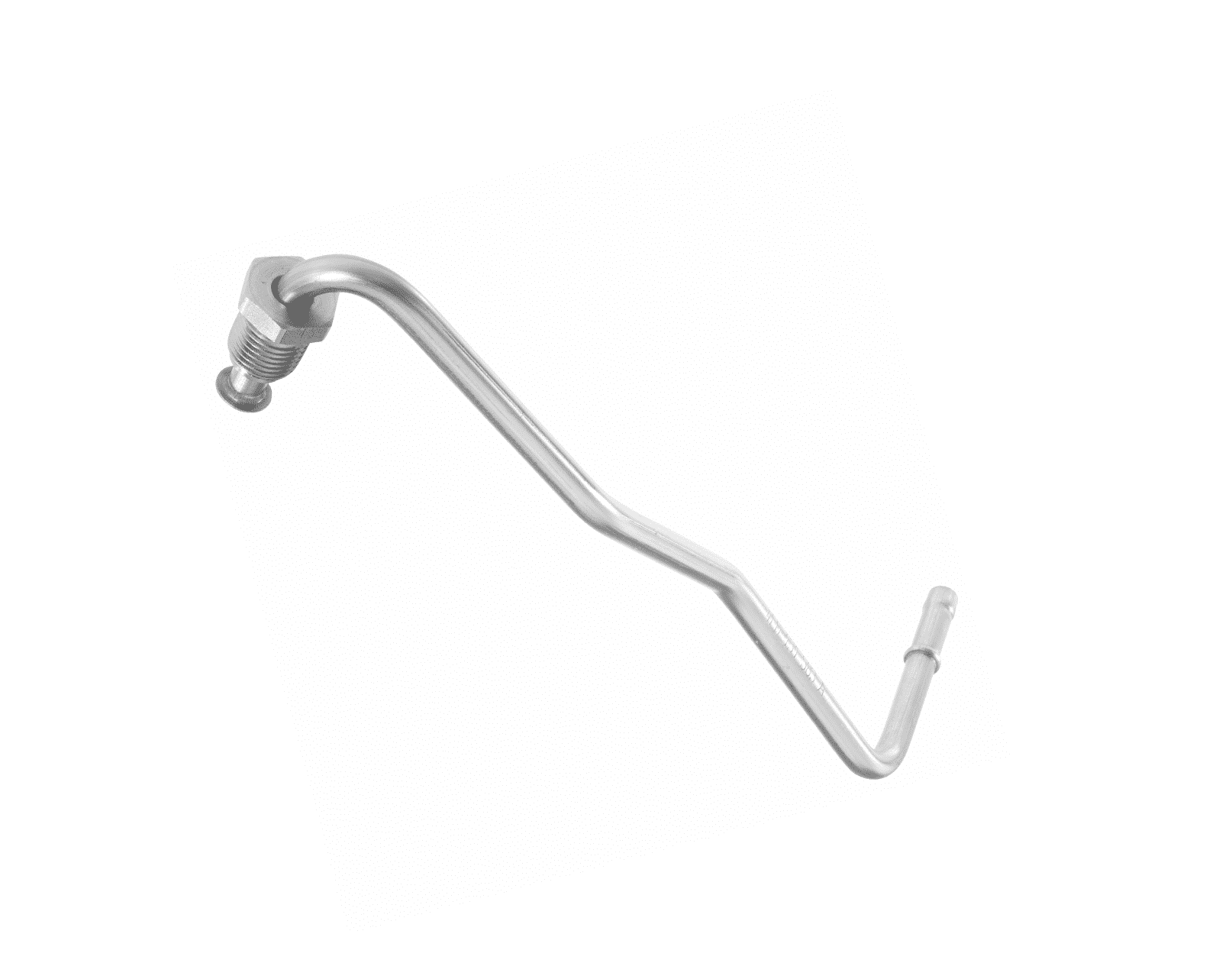

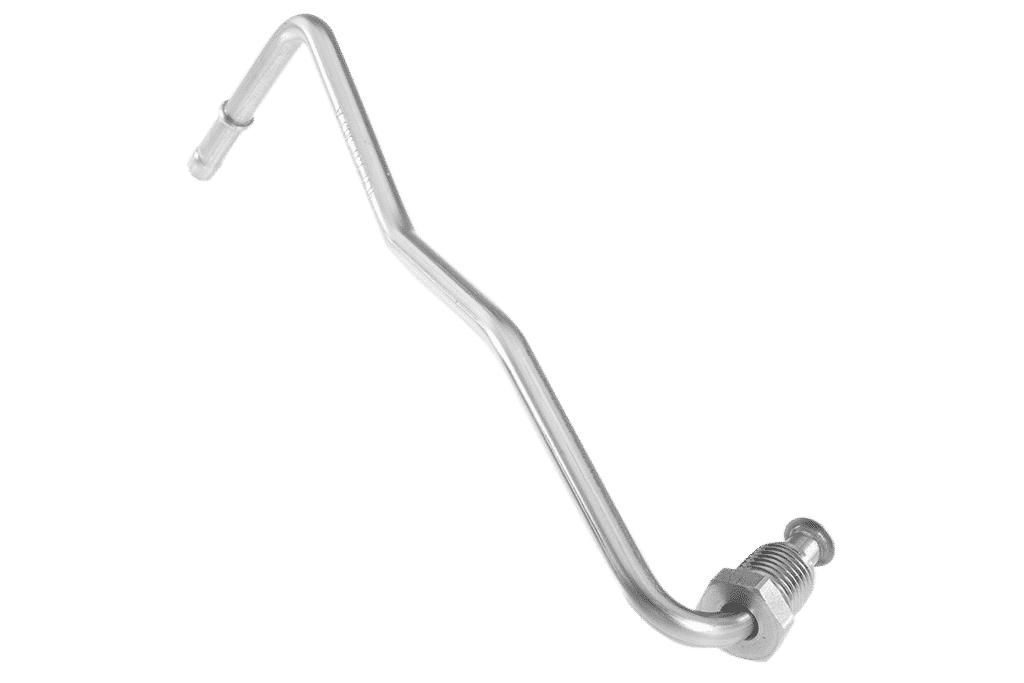

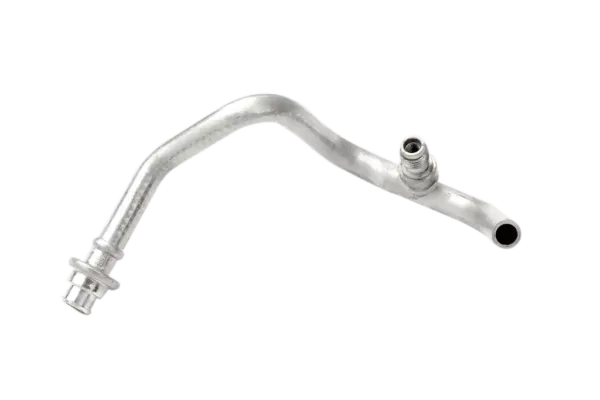

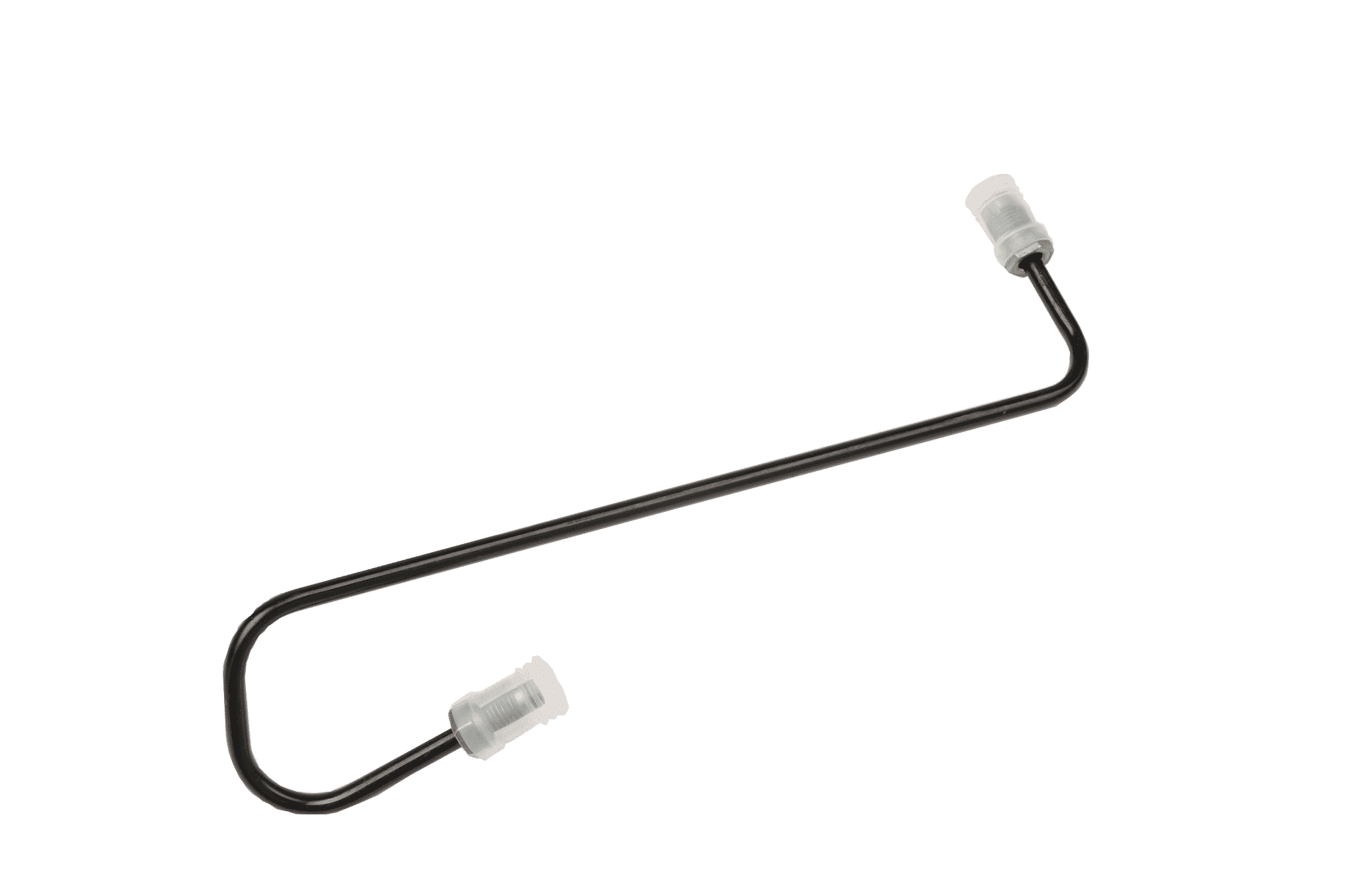

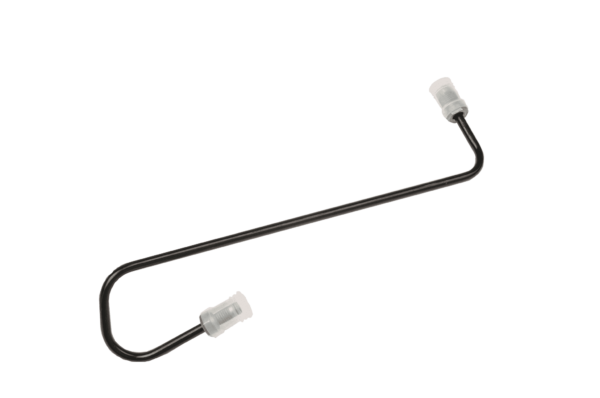

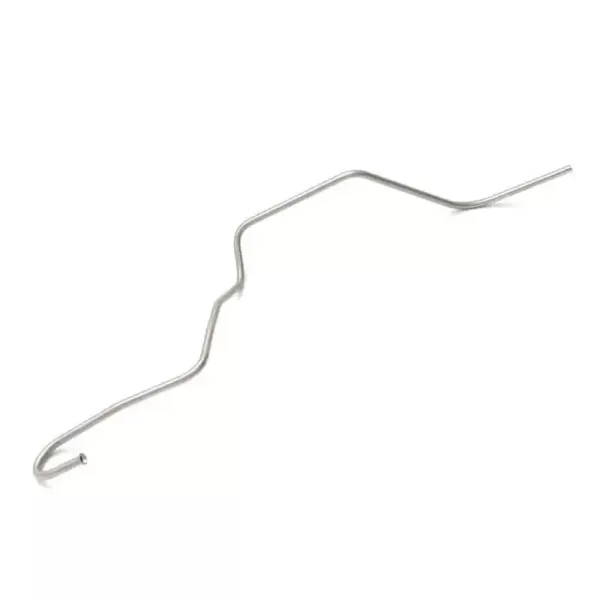

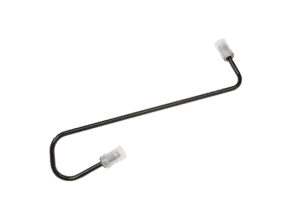

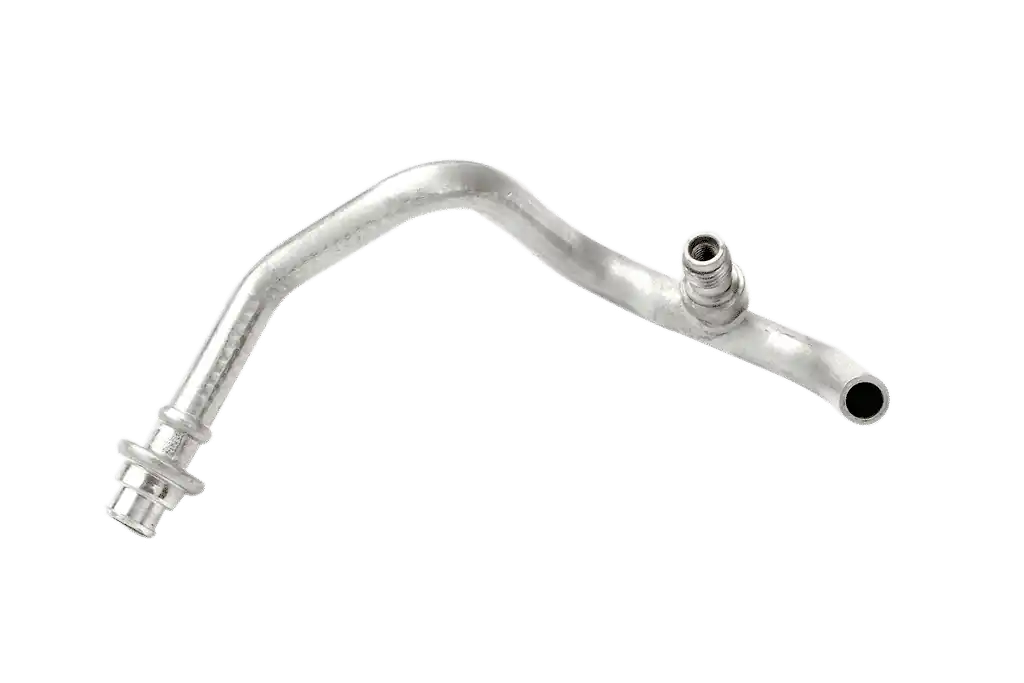

Gefertigte Teile auf TE Small
