Gamme : Doblado de tubo

Presentación de la TE Small

Características principales

  • Desde Ø3 mm hasta Ø20 mm x 2mm de espesor.
  • Ejemplos de aplicaciones: Automotriz: Líneas hidráulicas y transferencia de fluidos, tubos para HVAC (calefacción, ventilación, aire acondicionado), tubos de escape (EGR).
  • Aeronáutica: Ala de control de tuberías hidráulicas, combustible, estructura.
  • Dobladora eléctrica.
  • Radios múltiples apilables.
  • Doblado por estiramiento con y sin mandril, y rolado de tubo.
  • Patente pendiente en modo de doblado izquierdo/derecho.
  • Cabezal de doblado orbital.
  • Fácil integración en celdas de producción automatizadas.
  • Posibilidad de combinar el doblado con operaciones complementarias.

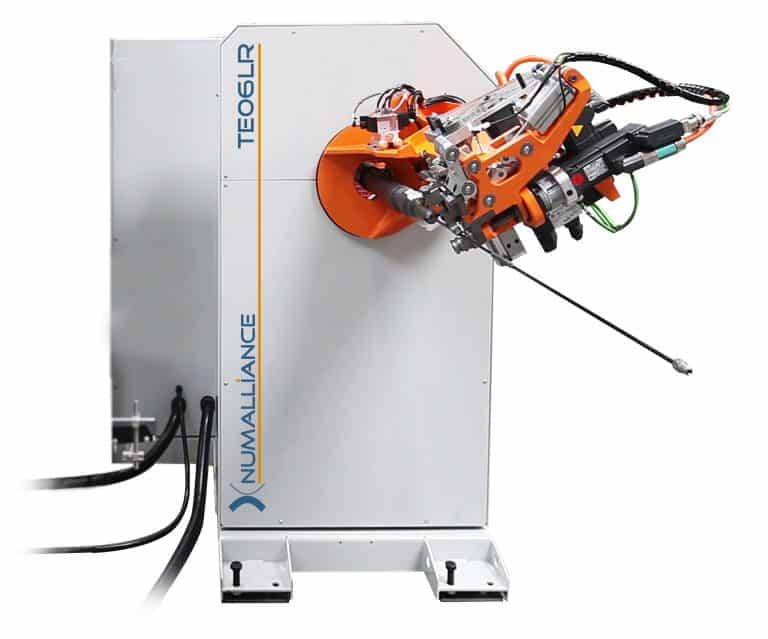

Small Tube Benders - TE06LR - Numalliance

Interfaz Hombre-Máquina

  • Software para PC industrial.
  • Software en diferentes idiomas a elegir e Interfaz en pantalla táctil de 19″.
  • Programa de simulación.
  • Entradas y Salidas digitales (I/O) adicionales.
  • Conexión a internet: Asistencia remota y sala de chat.
  • Corrección automática desde un dispositivo de medición 3D.
  • Editor de herramientas que permite programar piezas complejas.
  • Herramienta de simulación que facilita el proceso de puesta a punto.
  • Marcha de programa en velocidad lenta regulada por el usuario.
TE06LRTE12LRTE16LRTE16STE20/TE20LR
Diámetro máximo6,35x0,75mm a 400N/mm²
8x0,75mm a 250N/mm²
12,7x2mm a 400N/mm²
16x2mm a 250N/mm²
16x2mm a 400N/mm²
20x2mm a 250N/mm²
16x2mm a 400N/mm²
20x2mm a 250N/mm²
20x2mm a 400N/mm²
16x2mm a 600N/mm²
Largo de tubo1200 hasta 2500 mm1200 hasta 3000 mm1200 hasta 3000 mm800 mm2000 hasta 4000 mm
Radio de doblado máximo25 mm32 mm (o 42 mm si se tiene 1 herramental)50 mm (o 62 mm si se tiene 1 herramental)62 mm62 mm
Herramientas de doblado3
Izquierda y derecha
4
Izquierda y derecha
4
Izquierda y derecha
1 hasta 3
Izquierda o derecha
4
Izquierda y/o derecha

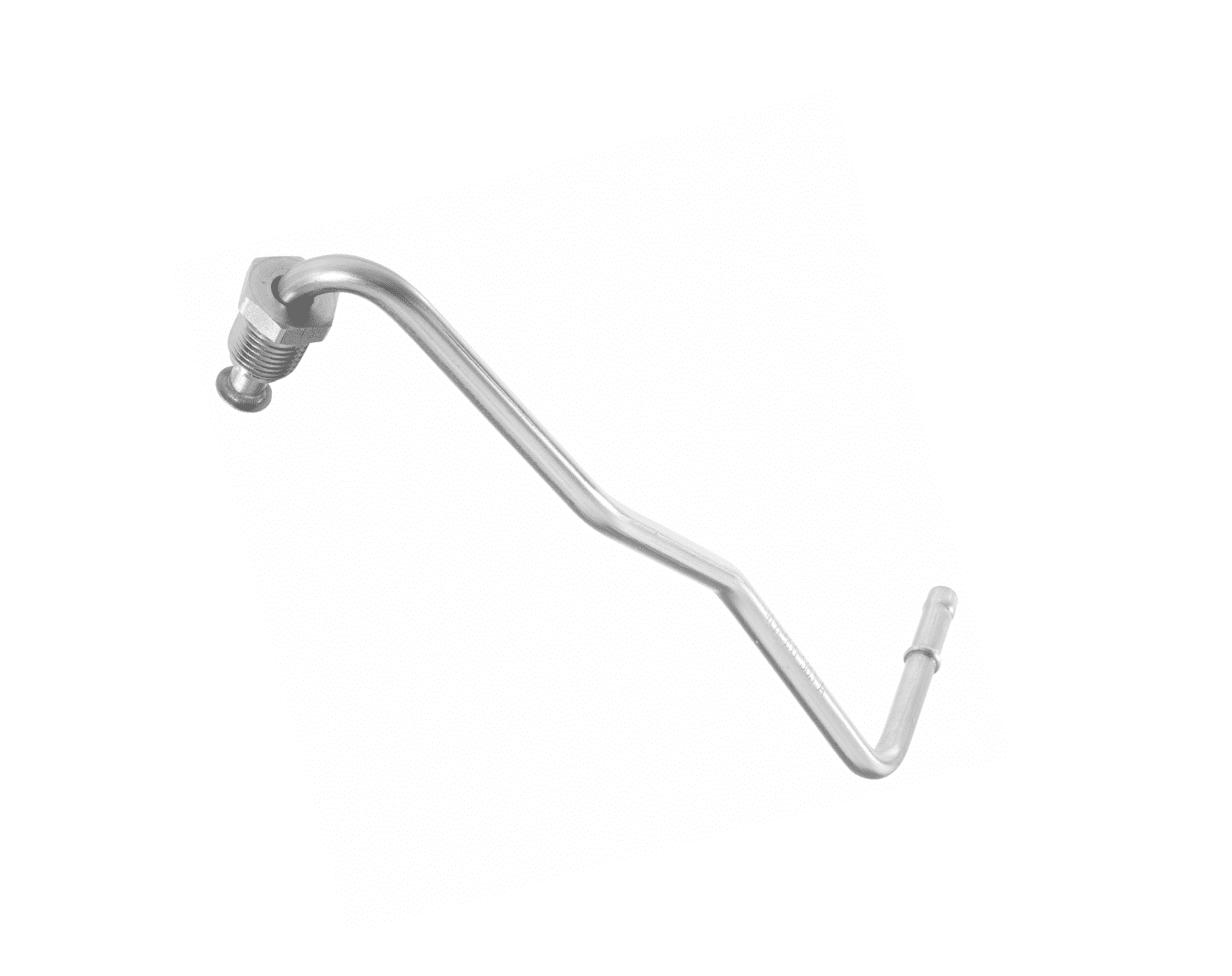

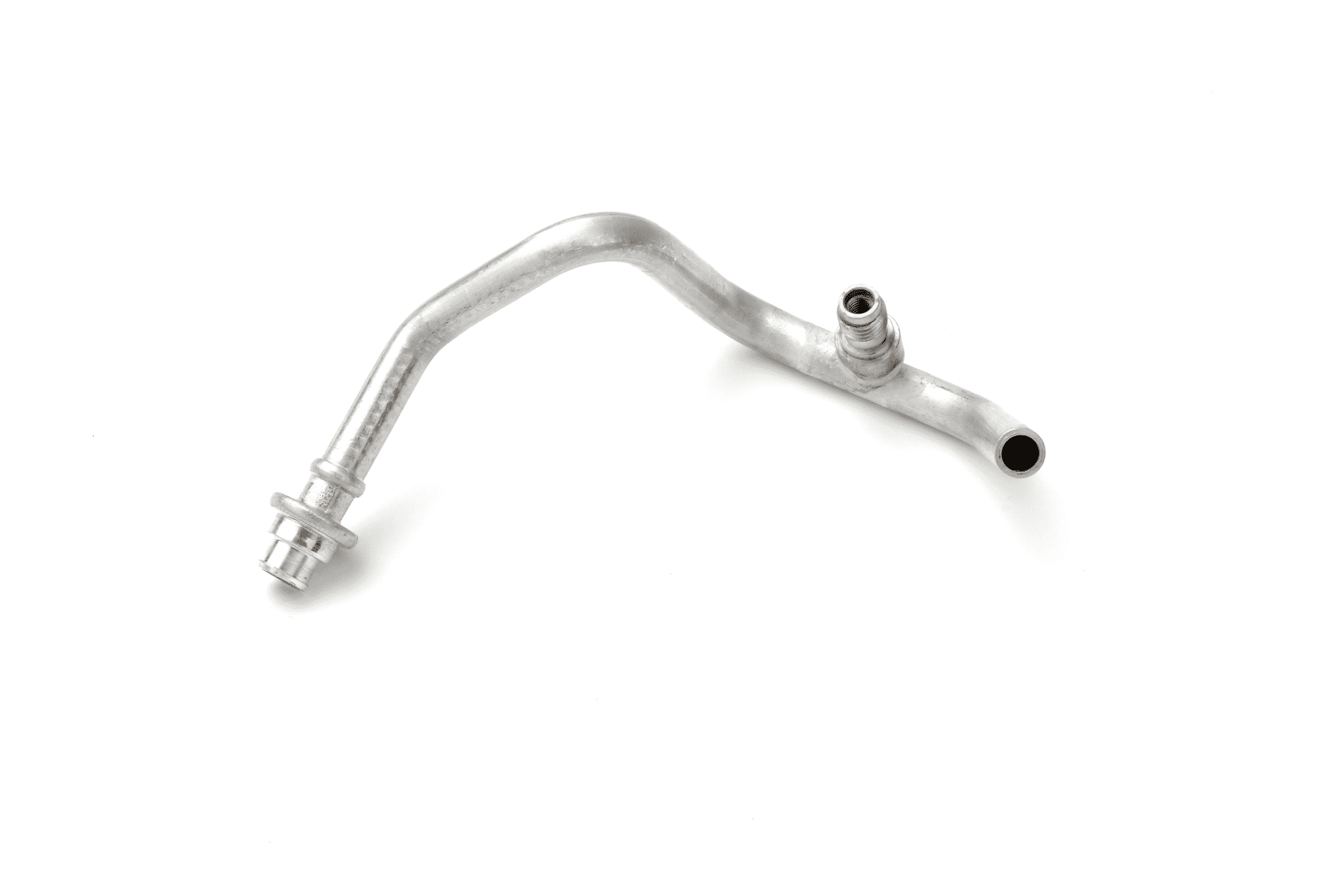

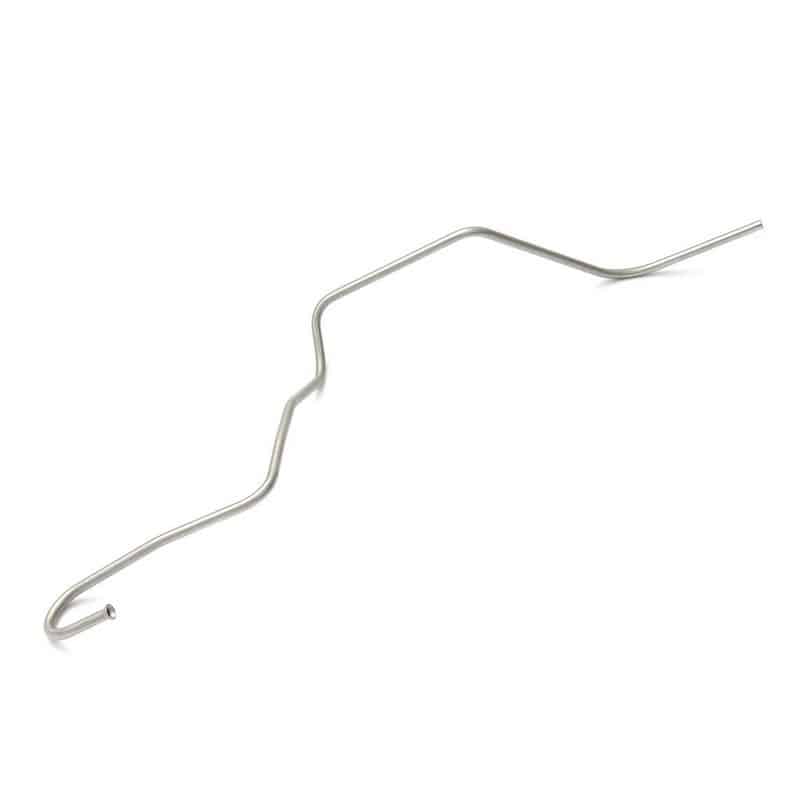

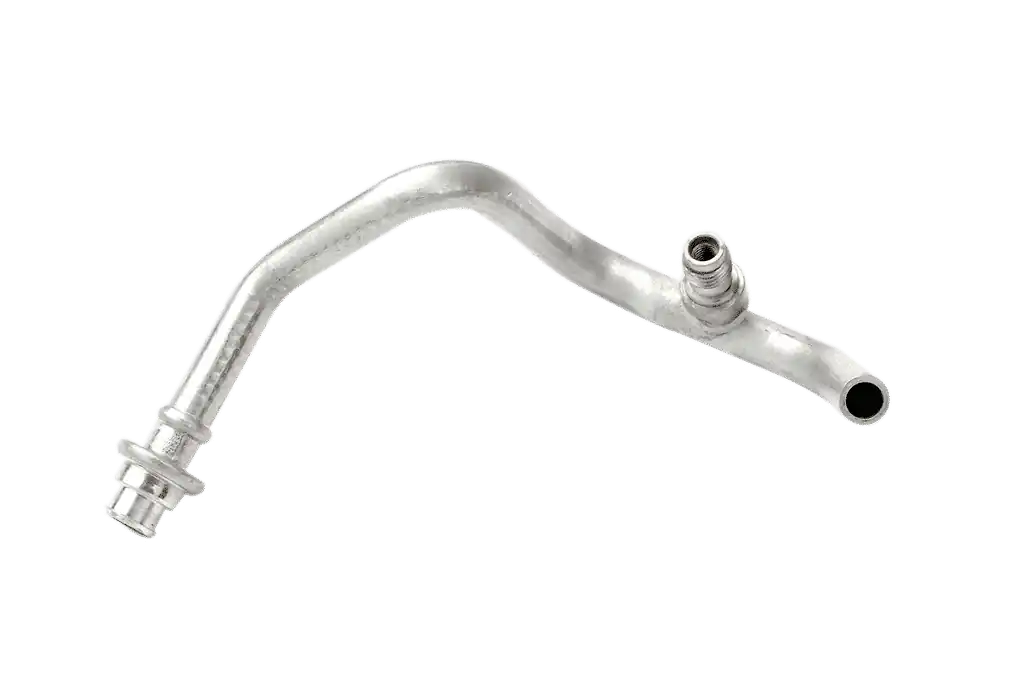

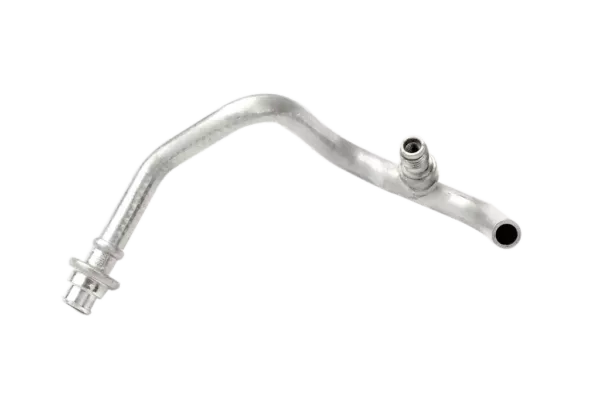

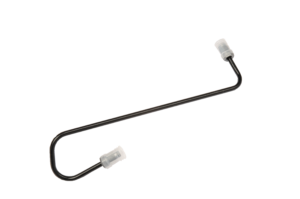

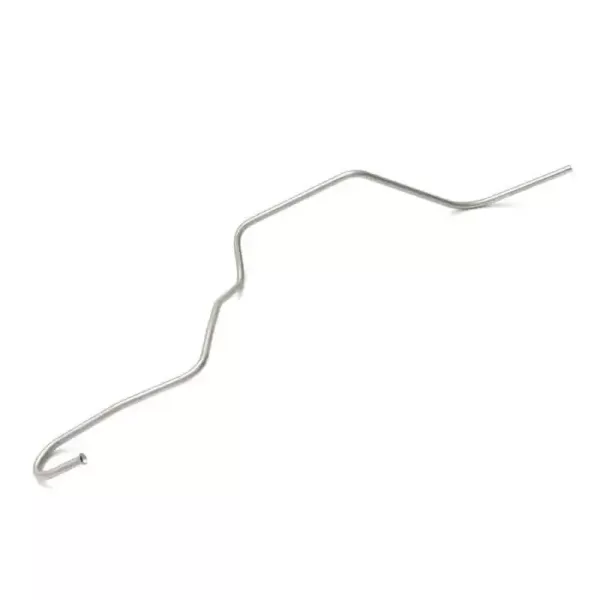

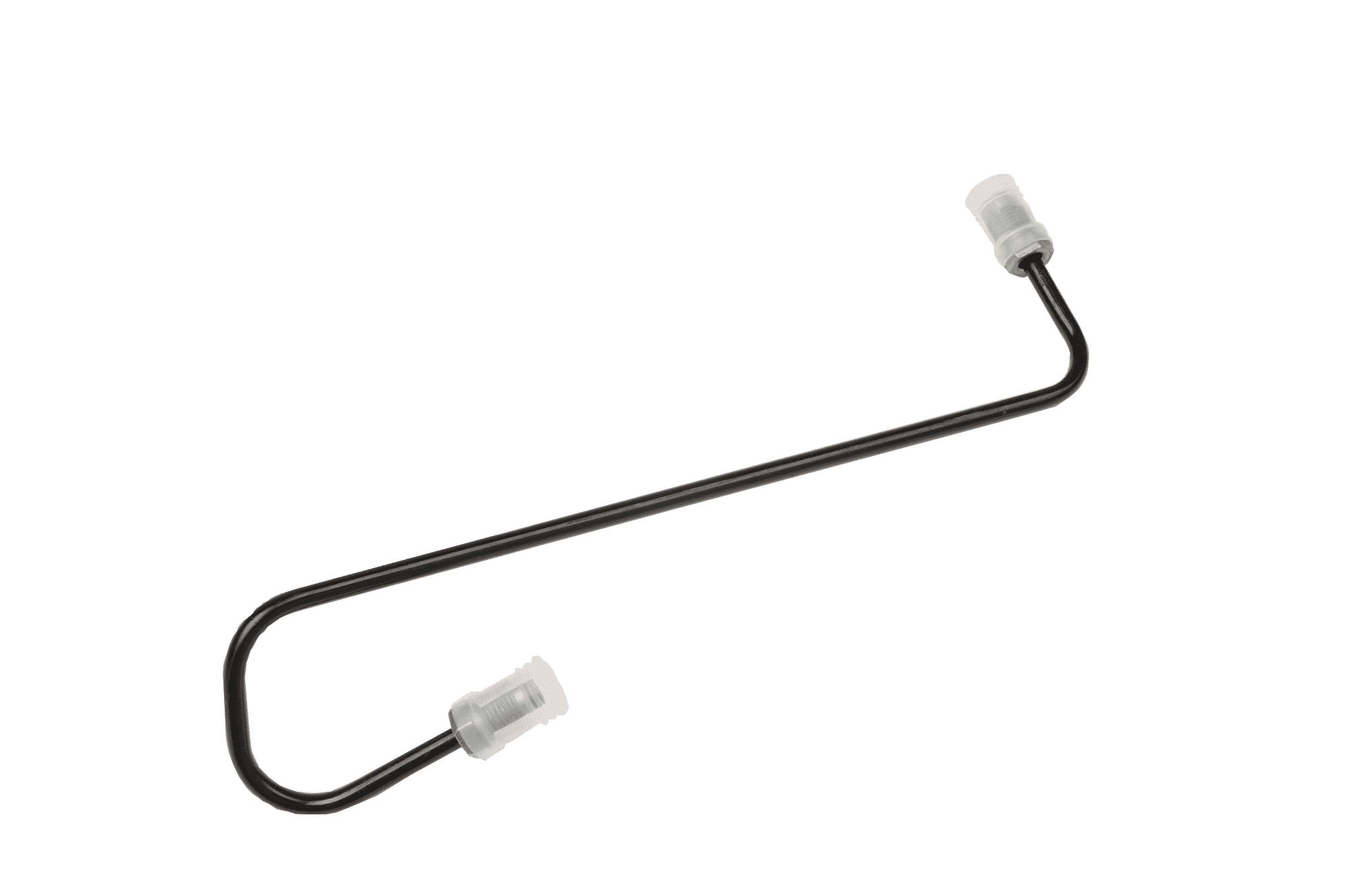

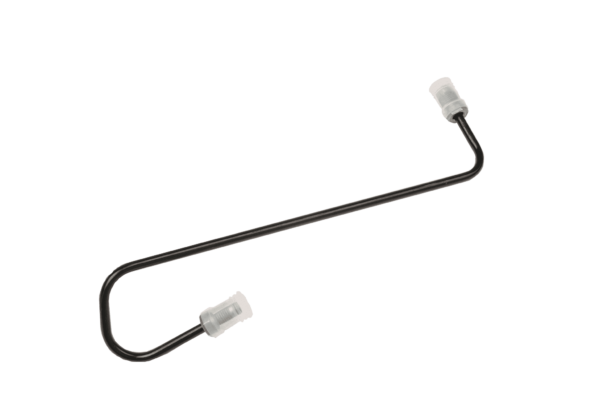

Piezas realizadas en laTE Small

Nuestros servicios

Numalliance - Télémaintenance

TELEMANTENIMIENTO

Podemos hacer un diagnóstico preciso y ayudarle remotamente.

Numalliance - pièces de rechange

REFACCIONES

Nuestro stock le asegura conseguir refacciones originales a la brevedad.

Numalliance - Logistique

LOGÍSTICA, INSTALACIÓN Y ASISTENCIA INICIAL

NUMALLIANCE le ofrece asistencia logística para sus trámites de transporte o de aduana. Podemos apoyarlos con un acompañamiento durante el Ramp up de su proyecto.

Numalliance - Formation

CAPACITACIÓN INICIAL Y COMPLEMENTARIA

Al momento de la instalación, se imparte una capacitación inicial para apoyar a sus colaboradores de producción y mantenimiento. Además, ofrecemos módulos de capacitación complementaria a la carta. NUMALLIANCE es un centro de capacitación aprobado.

Numalliance - Faisabilité

VIABILIDAD Y DISEÑO DE HERRAMIENTAS

Nuestra oficina de estudios analiza sus solicitudes de factibilidad y concibe sus herramientas.

Numalliance - Contrat de maintenance

CONTRATO DE MANTENIMIENTO

Si busca optimizar el ratio de uso su equipo, NUMALLIANCE le ayuda a elegir el contrato de servicio post-venta adaptado a sus necesidades.
