Gamme : Cintrage de tube

Présentation de la machine de cintrage de tube TE Large

Robuste et rigide, la possibilité de cintrer des tubes de gros diamètres multirayons dans le sens horaire.

Caractéristiques principales

  • De 50 jusqu’à 102×3 mm
  • Exemples d’applications : Automobile tubes pour HVAC (chauffage, ventilation, climatisation), structures
  • Pièces de châssis, systèmes d’échappement
  • Contours des pièces hydroformées
  • Cintreuse électrique
  • Multirayons empilables
  • Cintrage par étirage avec ou sans mandrin, et cintrage par rouleaux
  • Système entièrement automatisé pour un changement d’outillages rapide
  • Cintrage en courbe
  • Intégration facile dans les cellules de production automatisées
  • Possibilité de combiner le pliage avec des opérations complémentaires
TE Large - Vue ensemble machine

Interface Homme Machine

  • Logiciel pour pc industriels
  • Dialogue multilingue et interface de programmation sur écran tactile 19″
  • Programme de simulation
  • Ports I/O additionnels
  • Connexion internet : assistance à distance et salon de discussion
  • Autocorrection depuis un appareil de mesure 3D
  • L’éditeur d’outils permet de programmer des pièces complexes
  • Outil de simulation facilitant la mise au point
  • Déroulement du programme en slow motion
TE50TE76TE80TE102TE50BSTE50 LR BS
Diamètre max (tube) 50x2mm à 600N/mm²76x2mm à 400N/mm²80x2mm à 400N/mm²102x2mm à 600N/mm²34x6mm à 600N/mm²29x6mm à 600N/mm²
Diamètre max (fil)32mm à 600N/mm²27,5mm à 600N/mm²
Longueur du tube 2000 à 6000 mm2000 à 6000 mm2500 mm3000 mm2500 mm2000 mm
Rayon de cintrage max250 mm250 mm300 mm300 mm250 mm150 mm
Outils de cintrage4
Gauche ou droite
4
Gauche ou droite
5 (en option)
Droite
3 (en option)
Droite
4
Gauche ou droite
2x3
Gauche et droite

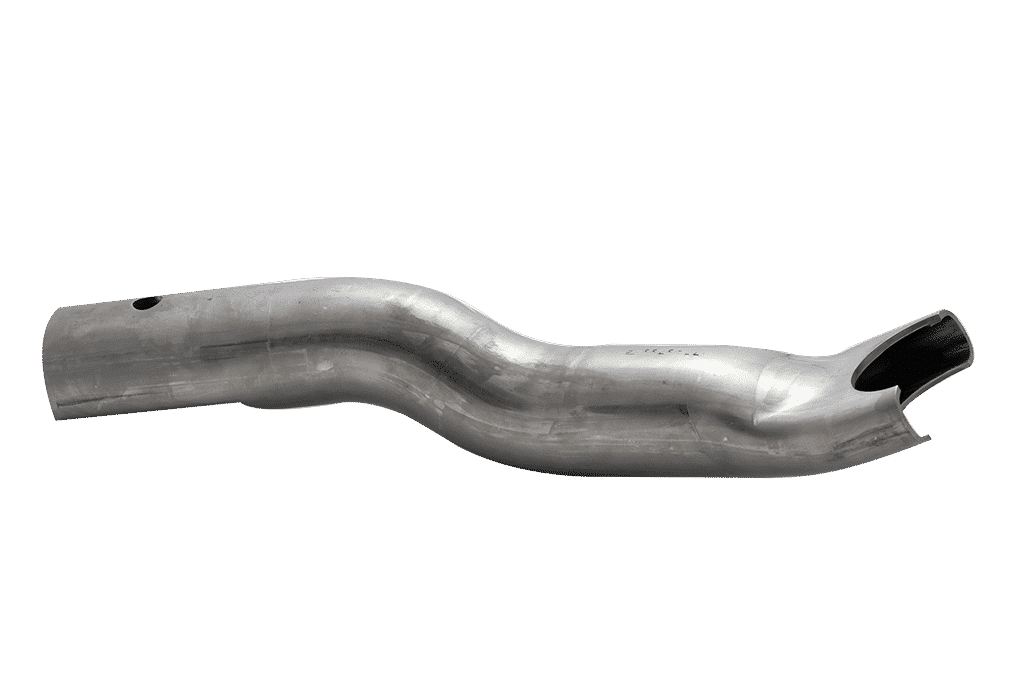

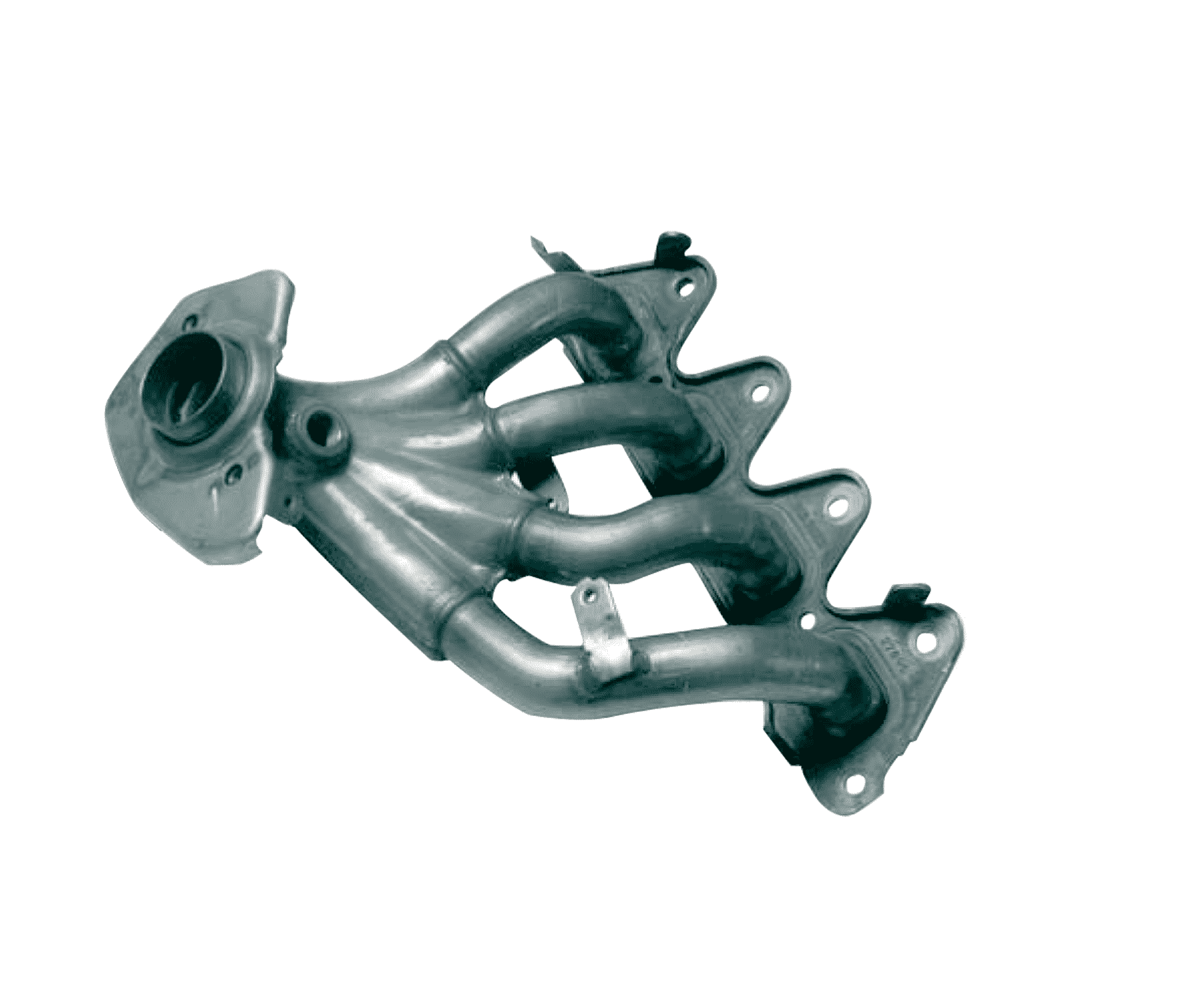

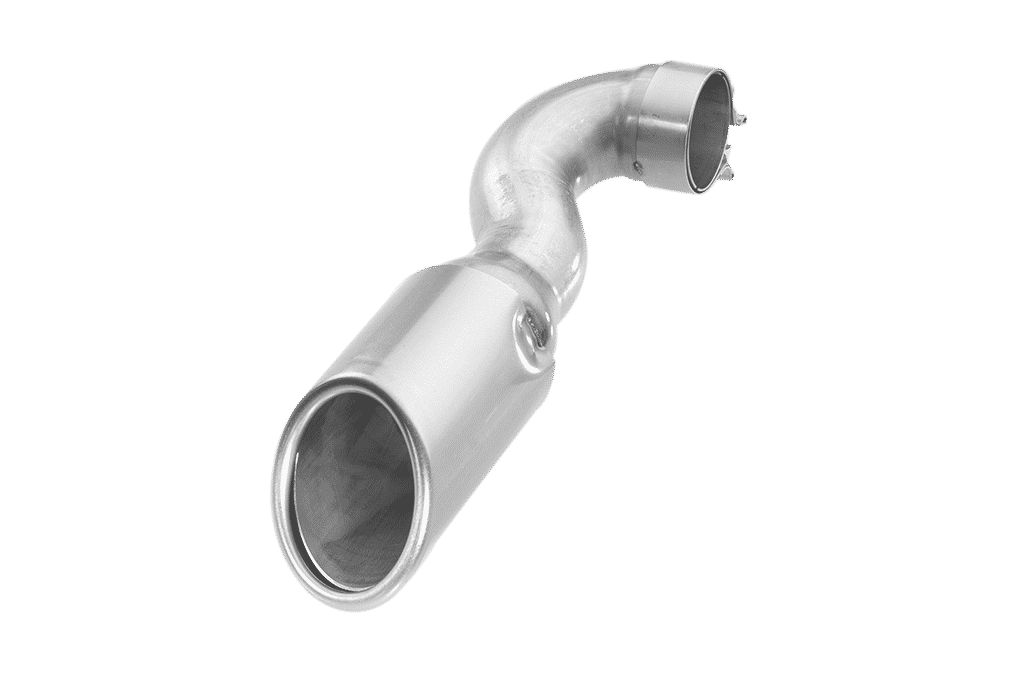

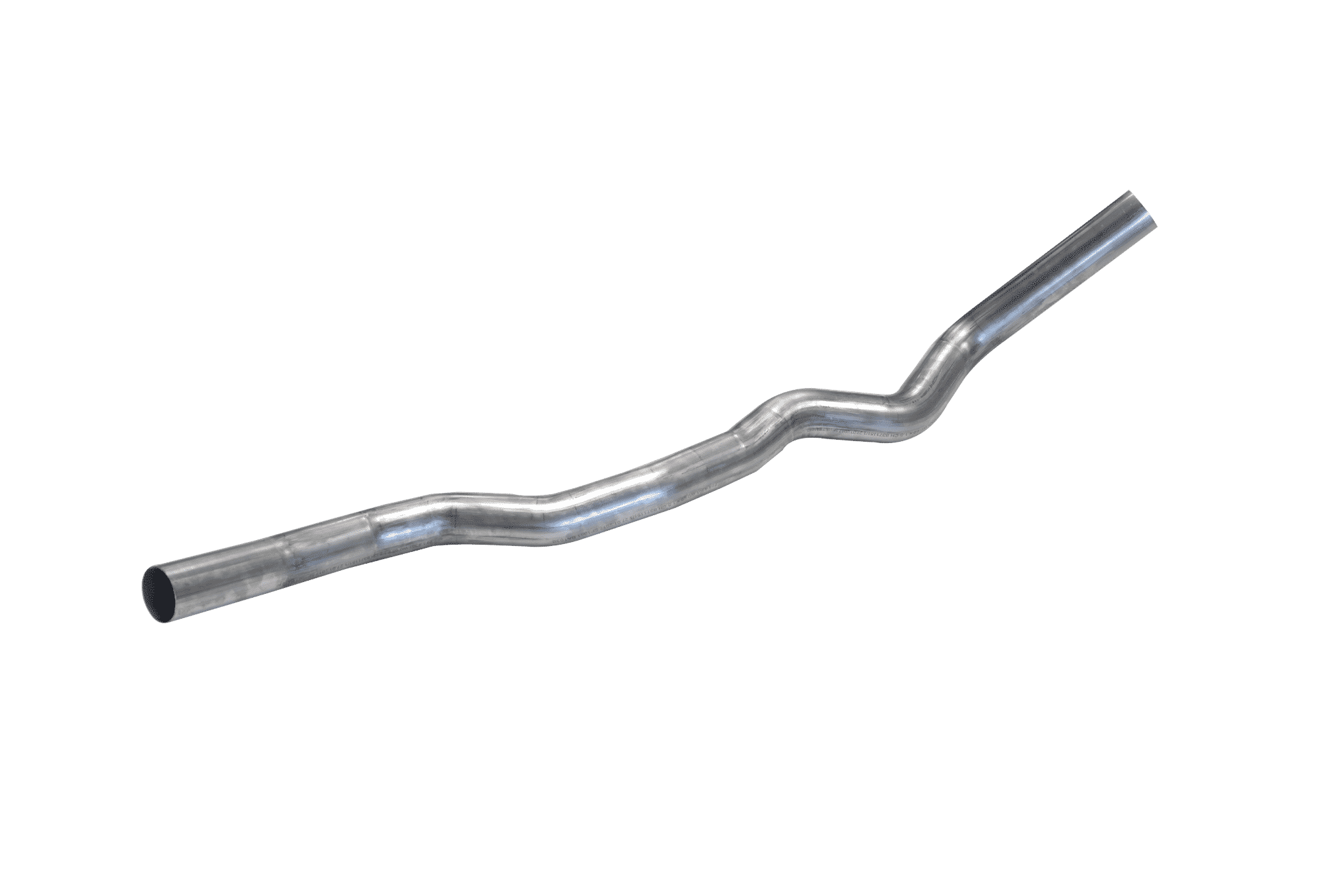

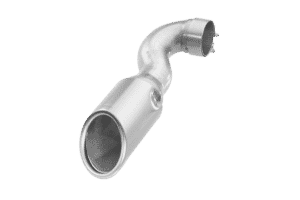

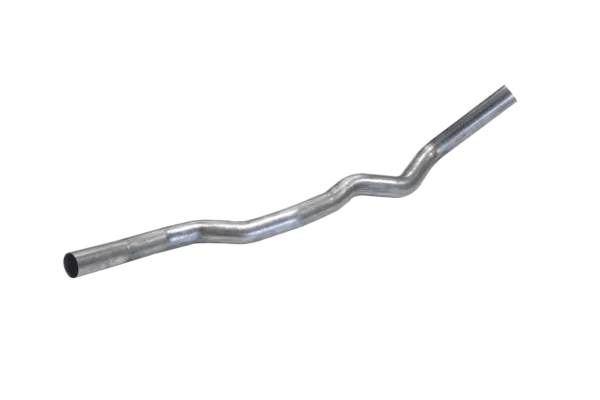

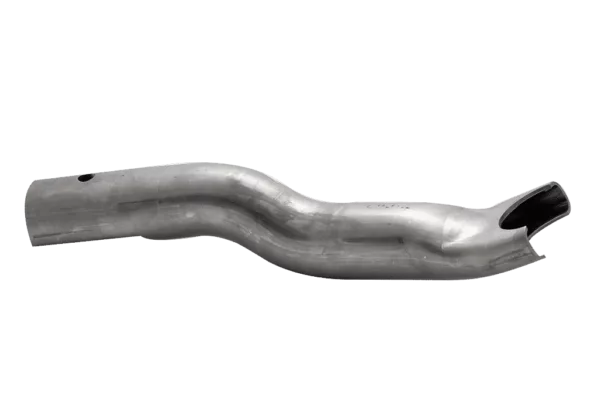

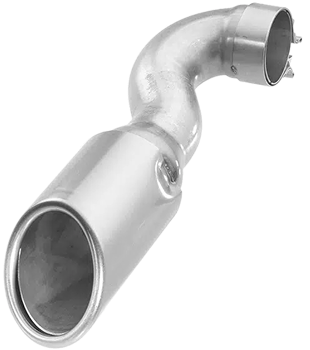

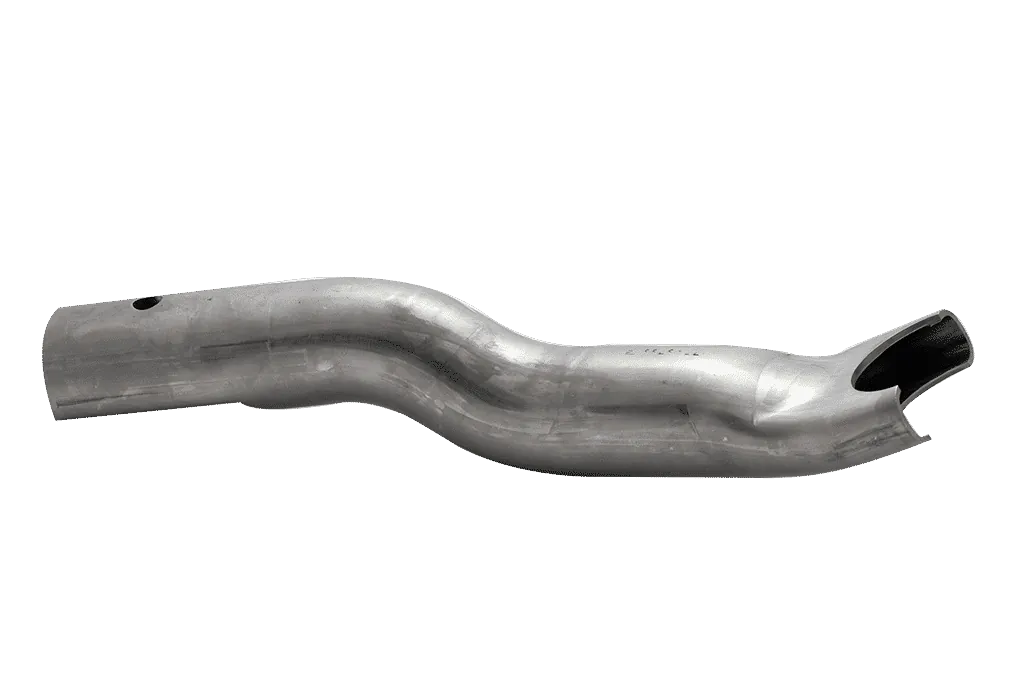

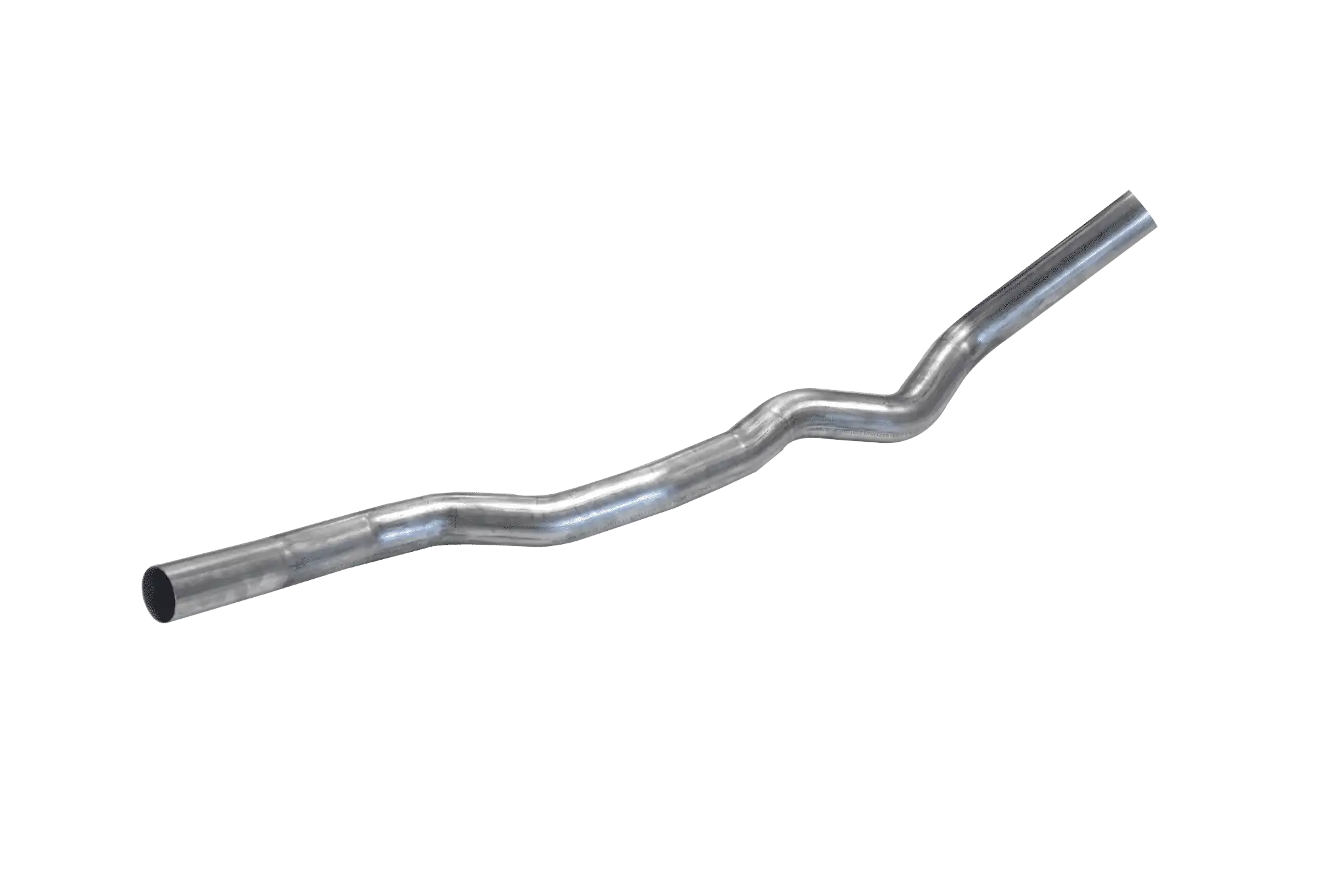

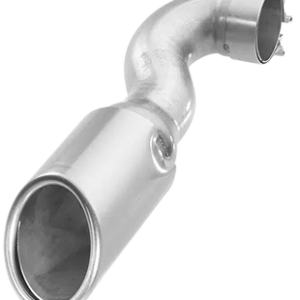

Pièces réalisées sur la machine de cintrage de tube TE Large
