Beschreibung der TE Large
Allgemeine Daten
- Von 50 bis zu 102×3 mm
- Anwendungen Beispiele: Automobil: Rohre für HVAC (Heizung, Belüftung, Klimatisierung),
Abgasrohre (EGR) Strukturteile, Gestellteile - Konturen der Hydroformteile
- Elektrische Biegemaschine
- Multi Radien, Multi Level
- Biegen durch Ziehen mit und ohne Dorn, und Biegen durch Rollen
- Vollautomatisiertes System für Schnell-Werkzeugwechsel
- Bug in Bug biegen
- Gute Integration in automatisierte Produktionszellen
- Kombination möglich von Biegen und zusätzlichen Operationen

Schnittstelle Mensch-Maschine
- Software auf Industrie-PC
- Mehrsprachige Dialog- und Touchscreen-Programmierschnittstelle 19″
- Simulations programm
- Zuzätzliche I/O Anschlüsse
- Internet-Verbindung: Fernwartung und Chatraum
- Autokorrektur mittels einem 3D-Messgerät
- Werkzeug-Editor erlaubt komplexe Teile zu programmieren
- Werkzeug-Simulation erleichtet die Anpassung der Werkzeuge
- Programmablauf in “slow motion”
TE50 | TE76 | TE80 | TE102 | TE50BS | TE50 LR BS | |
---|---|---|---|---|---|---|
Maxi Durchmesser (rohr) | 50x2mm bis 600N/mm² | 76x2mm bis 400N/mm² | 80x2mm bis 400N/mm² | 102x2mm bis 600N/mm² | 34x6mm bis 600N/mm² | 29x6mm bis 600N/mm² |
Maxi Durchmesser (draht) | 32mm bis 600N/mm² | 27,5mm bis 600N/mm² | ||||
Rohrlänge | 2000 bis zu 6000 mm | 2000 bis zu 6000 mm | 2500 mm | 3000 mm | 2500 mm | 2000 mm |
Maxi Biegeradius | 250 mm | 250 mm | 300 mm | 300 mm | 250 mm | 150 mm |
Biegewerkzeuge | 4 Links oder rechts | 4 Links oder rechts | 5 (in Option) Rechts | 3 (in Option) Rechts | 4 Links oder rechts | 2x3 Links und rechts |

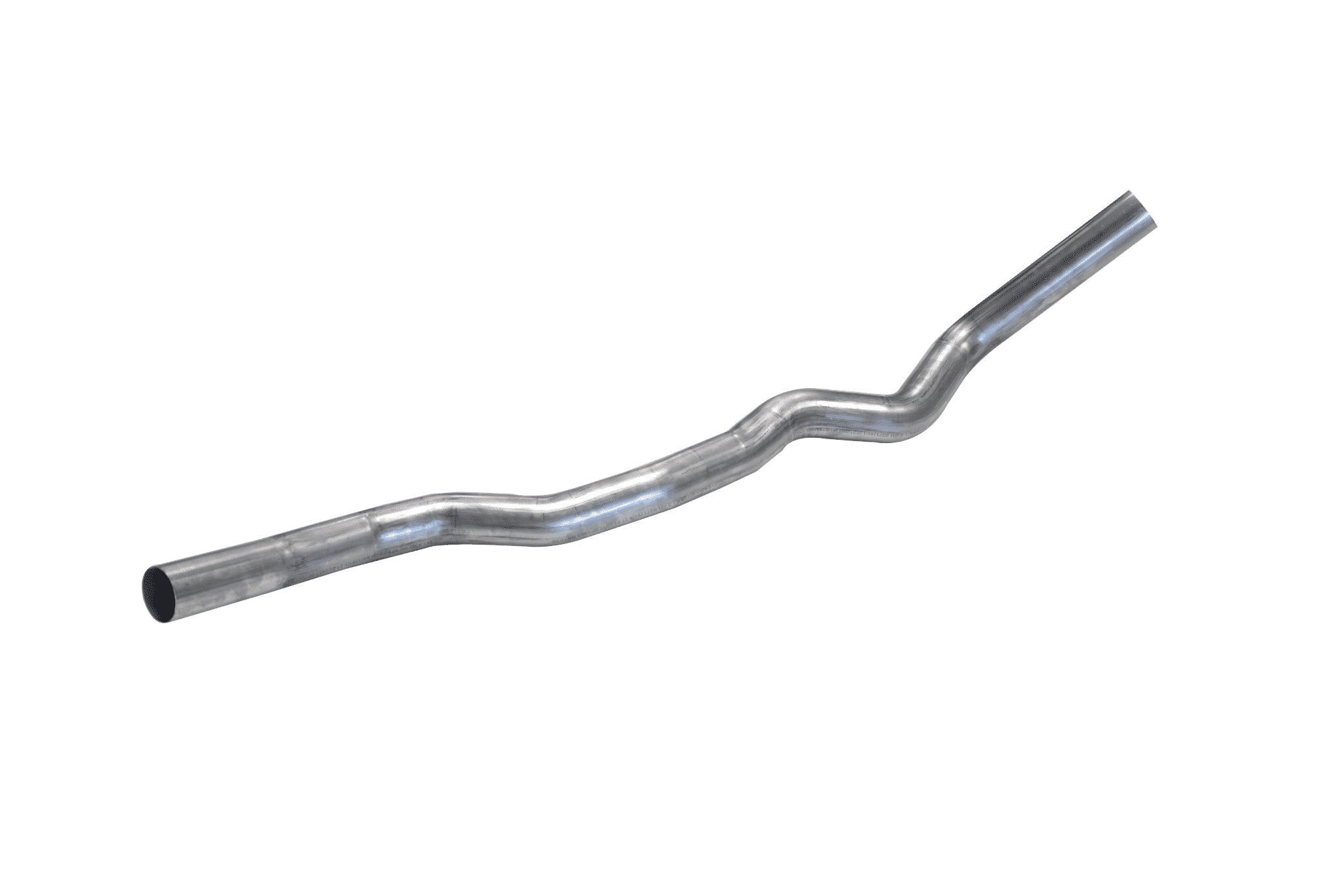

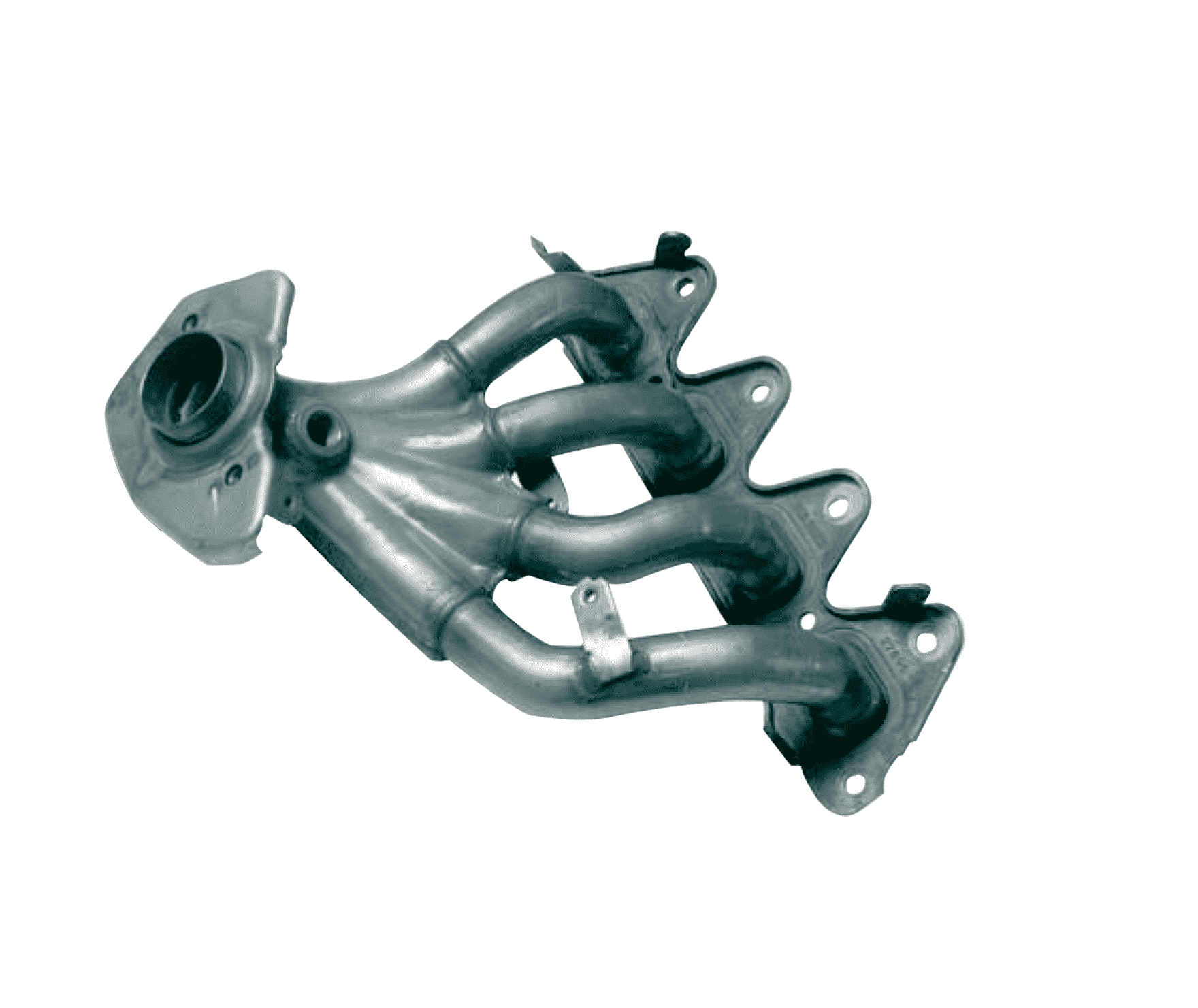

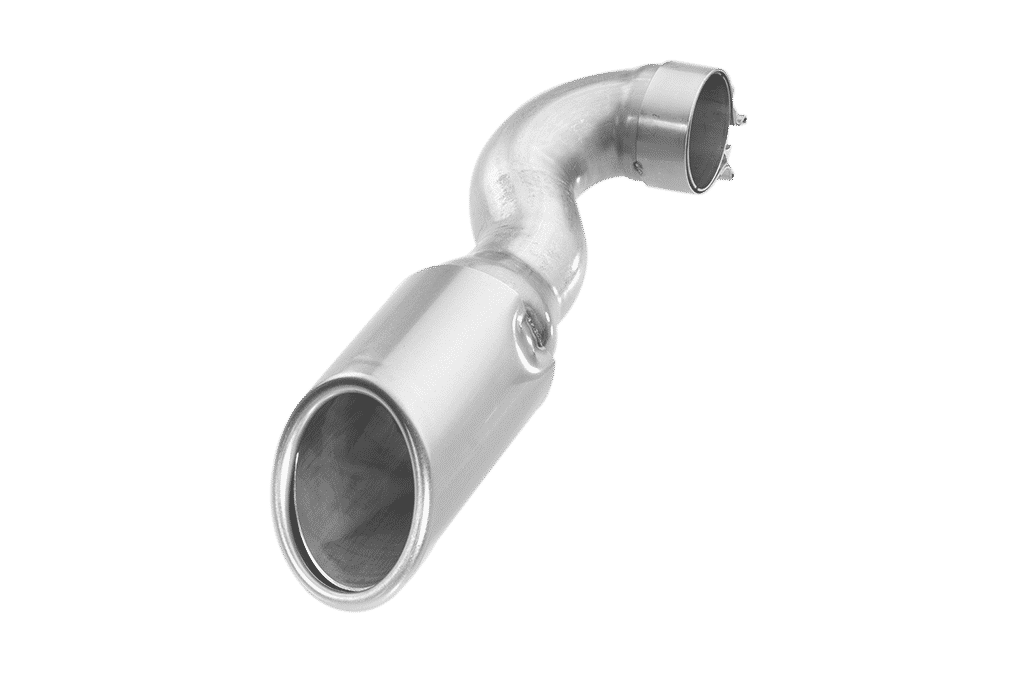

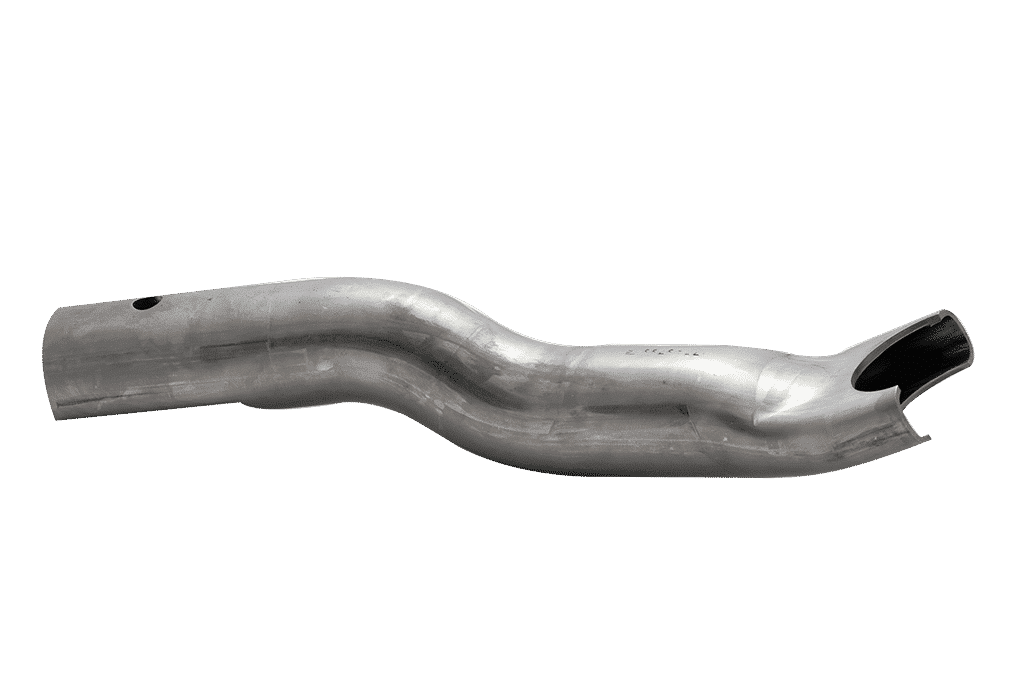

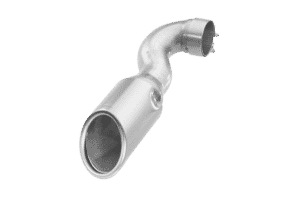

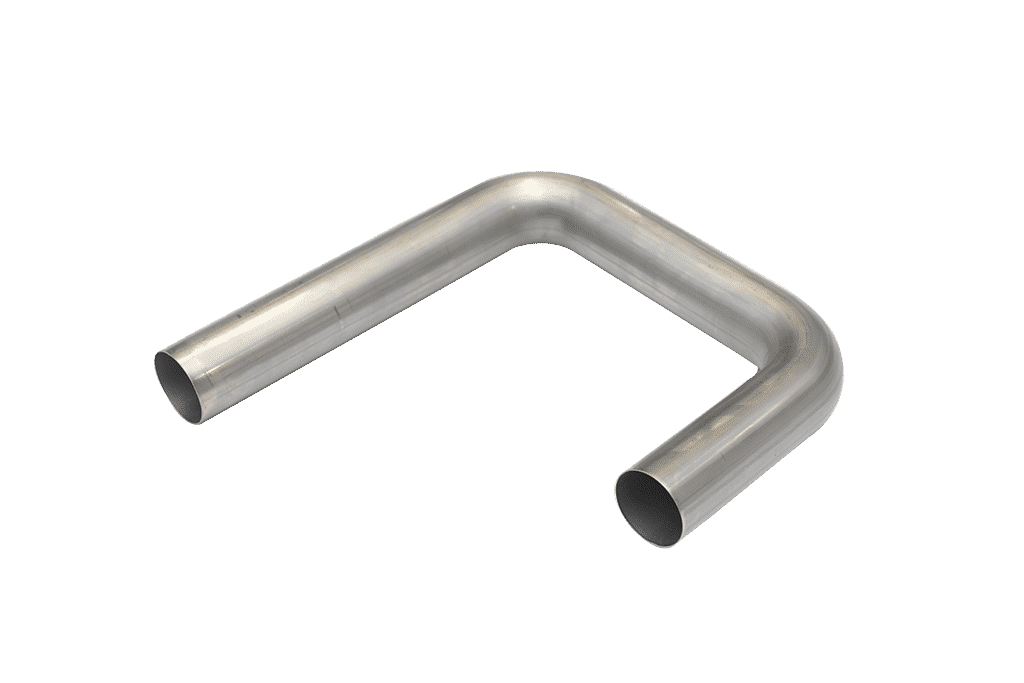

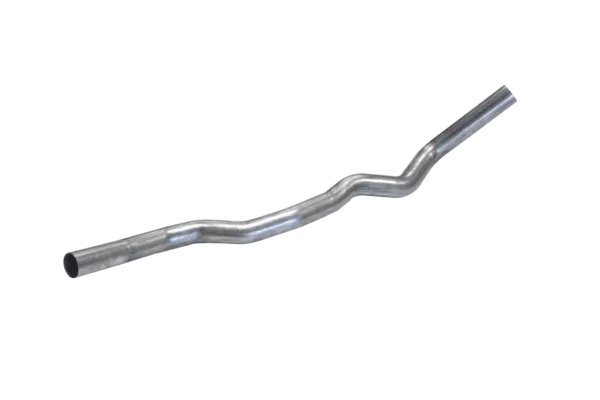

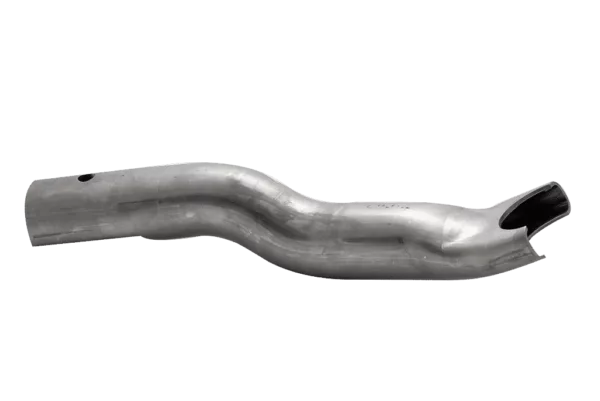

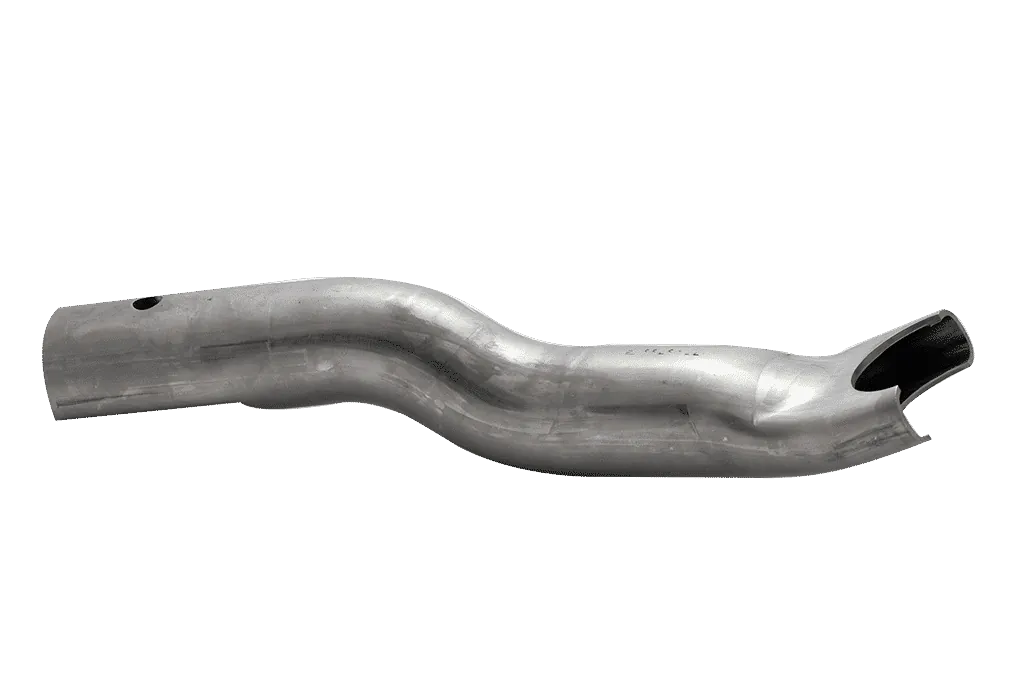

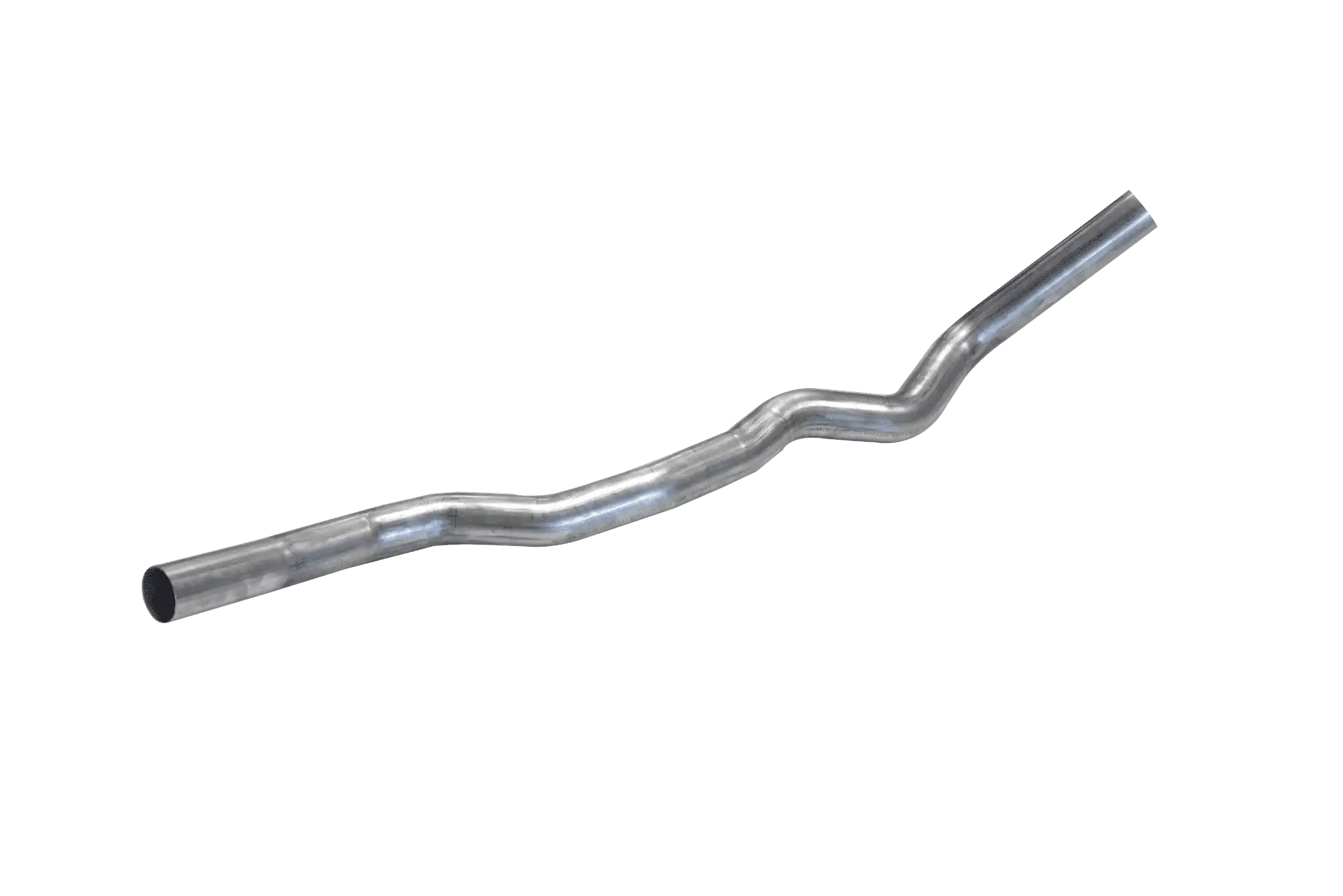

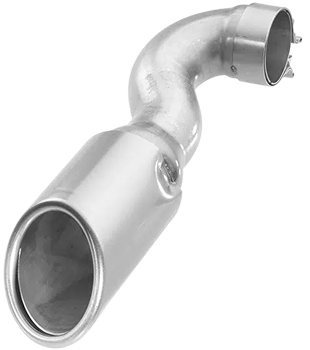

Gefertigte Teile auf TE Large
