Gama : Doblado de tubo

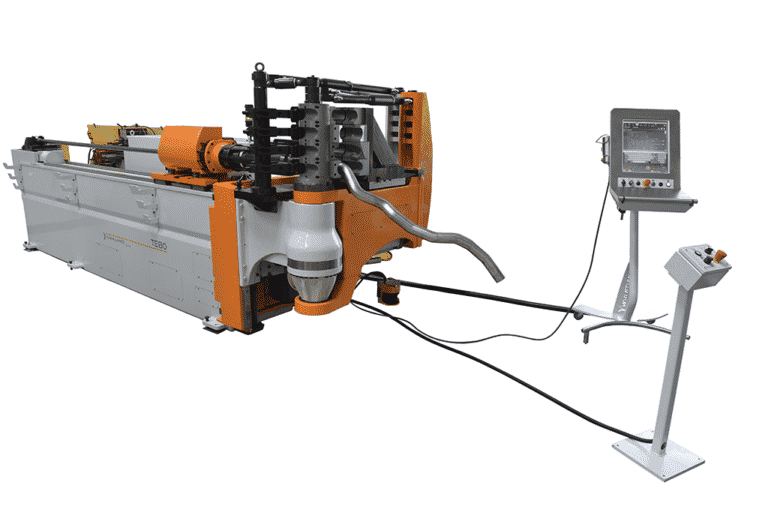

Presentación de la TE Large
Características principales
- Desde Ø50 mm hasta Ø102 mm x 3mm de espesor.
- Ejemplos de aplicaciones: Automotriz: Tubos para HVAC (calefacción, ventilación, aire acondicionado), tubos de escape (EGR), piezas estructurales, piezas de chasis.
- Contornos de piezas hidroformadas.
- Sistema completamente automatizado para cambio rápido de herramentales.
- Doblado sobre radio fijo.
- Dobladora eléctrica.
- Radios múltiples apilables.
- Doblado por estiramiento con y sin mandril, y rolado de tubo.
- Fácil integración en celdas de producción automatizadas.
- Posibilidad de combinar el doblado con operaciones complementarias.
Interfaz Hombre-Máquina
- Software para PC industrial.
- Software en diferentes idiomas a elegir e Interfaz en pantalla táctil de 19″.
- Programa de simulación.
- Entradas y Salidas digitales (I/O) adicionales.
- Conexión a internet: Asistencia remota y sala de chat.
- Corrección automática desde un dispositivo de medición 3D.
- Editor de herramientas que permite programar piezas complejas.
- Herramienta de simulación que facilita el proceso de puesta a punto.
- Marcha de programa en velocidad lenta regulada por el usuario.
| TE50 | TE76 | TE80 | TE102 | TE50BS | TE50 LR BS | |
|---|---|---|---|---|---|---|
| Diámetro máximo (tubo) | 50x2mm a 600N/mm² | 76x2mm a 400N/mm² | 80x2mm a 400N/mm² | 102x2mm a 600N/mm² | 34x6mm a 600N/mm² | 29x6mm a 600N/mm² |
| Diámetro máximo (alambre) | 32mm a 600N/mm² | 27,5mm a 600N/mm² | ||||
| Largo de tubo | 2000 hasta 6000 mm | 2000 hasta 6000 mm | 2500 mm | 3000 mm | 2500 mm | 2000 mm |
| Radio de doblado máximo | 250 mm | 250 mm | 300 mm | 300 mm | 250 mm | 150 mm |
| Herramientas de doblado | 4 Izquierda o derecha | 4 Izquierda o derecha | 5 (en option) Derecha | 3 (en option) Derecha | 4 Izquierda o derecha | 2x3 Izquierda y derecha |

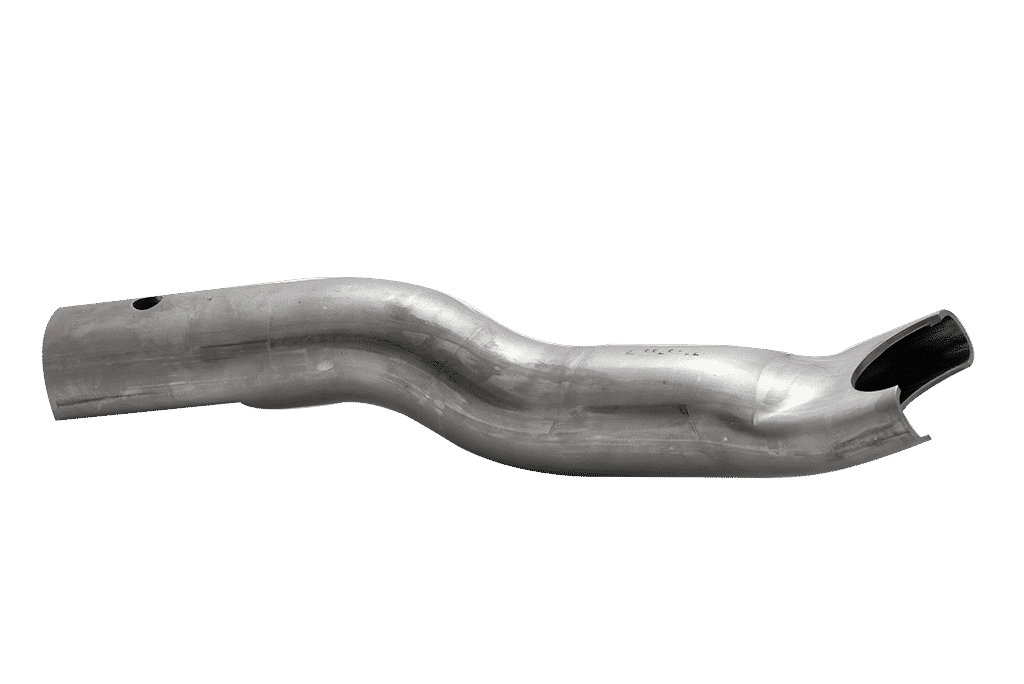

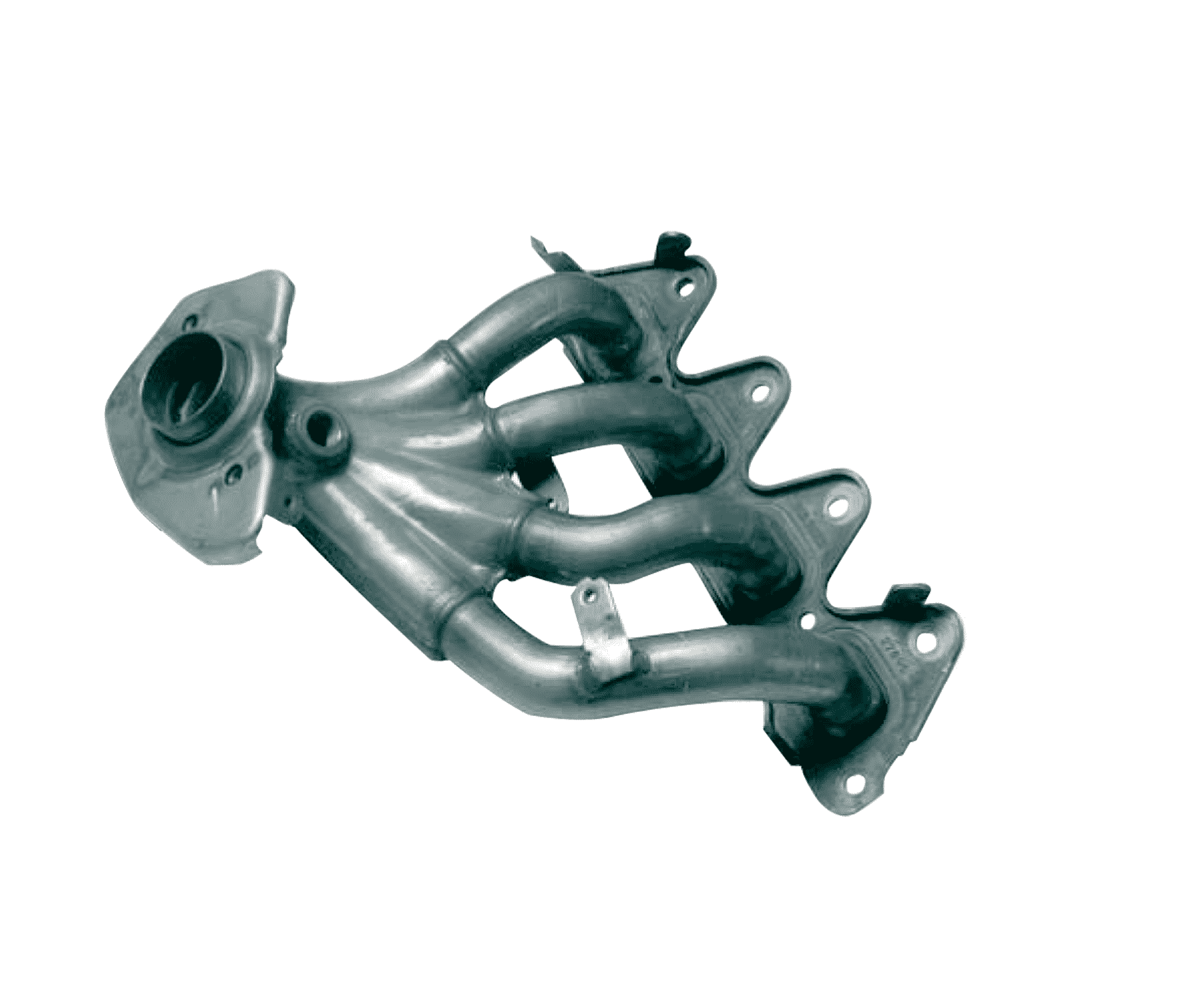

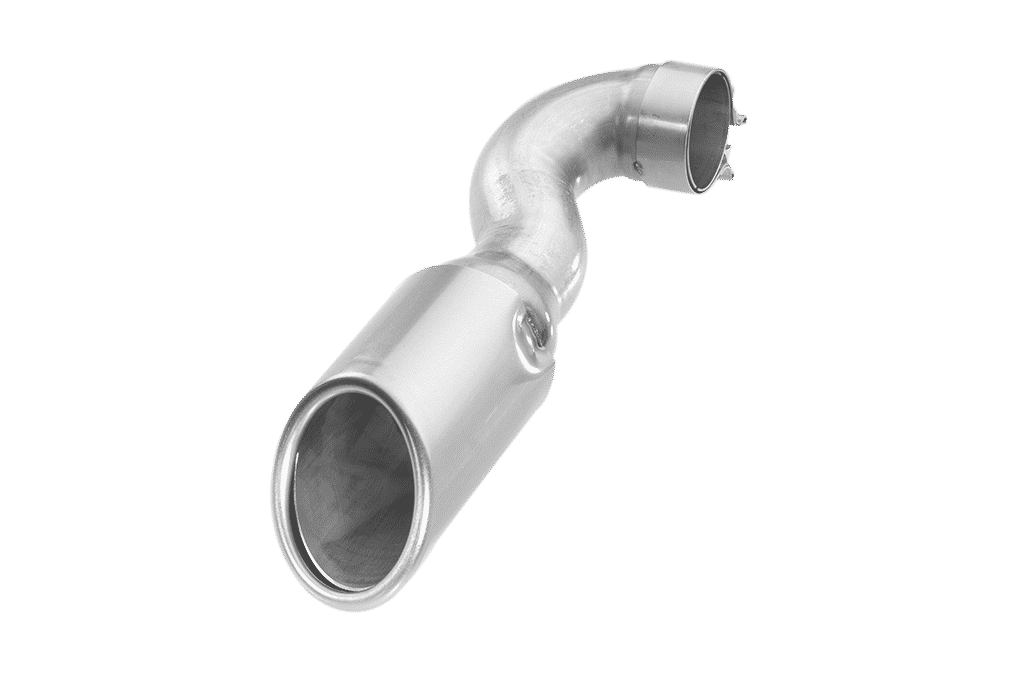

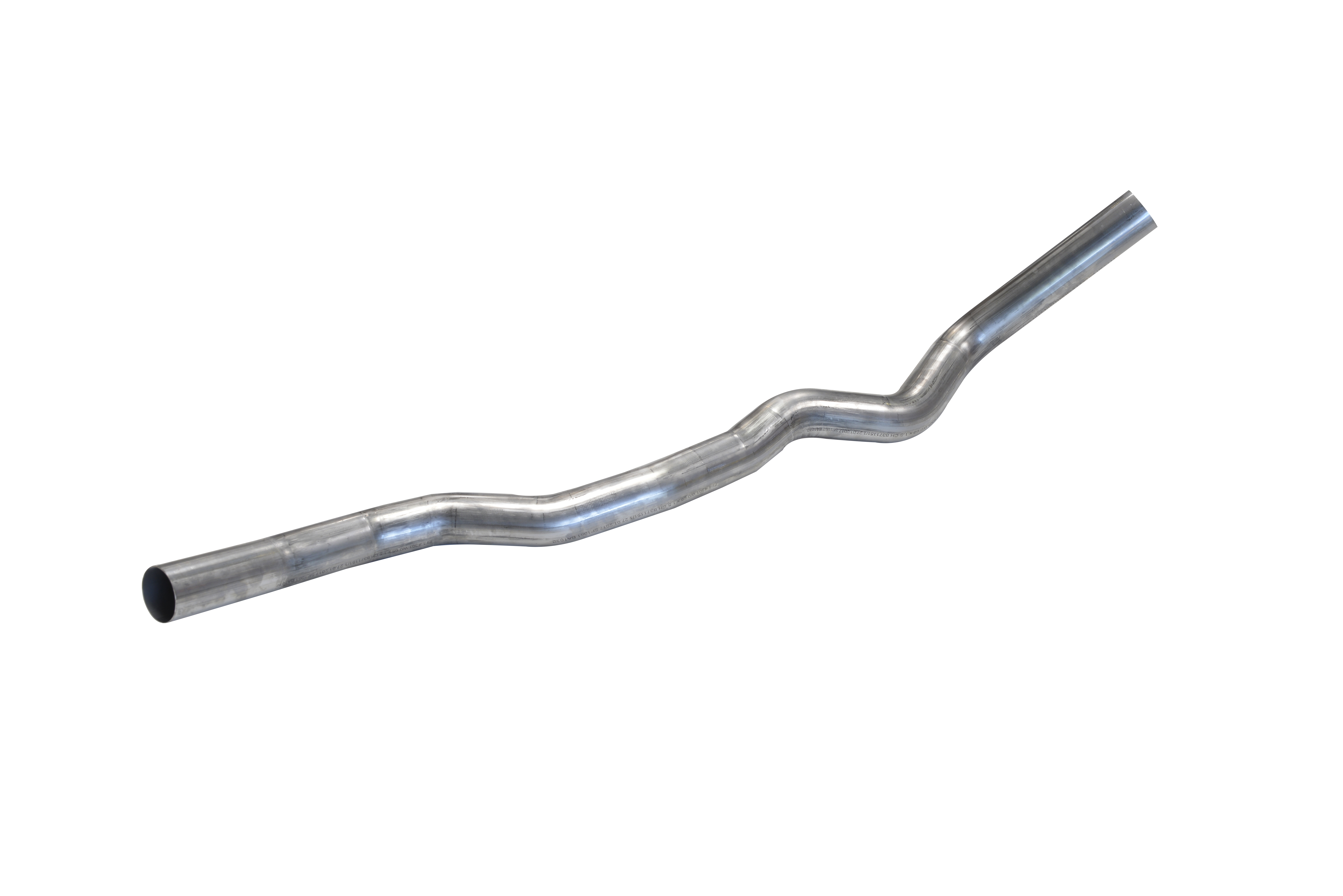

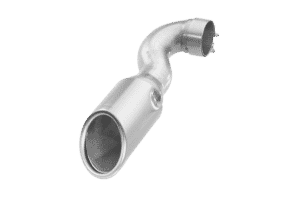

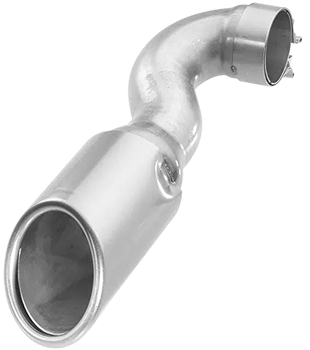

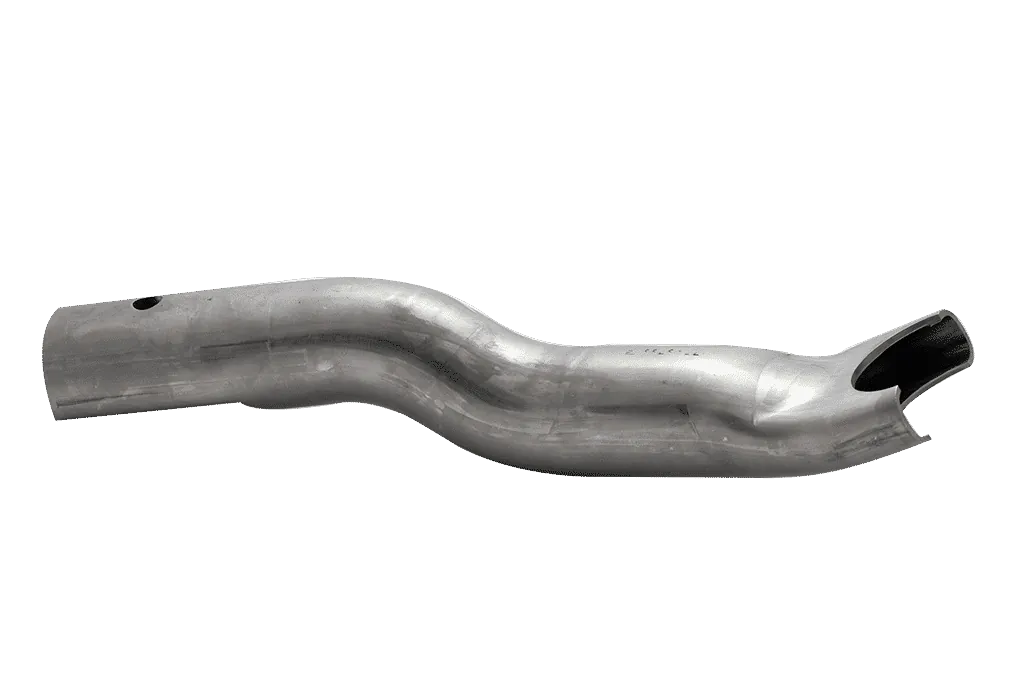

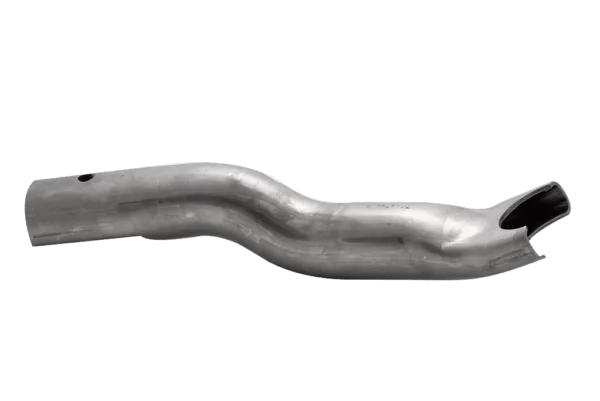

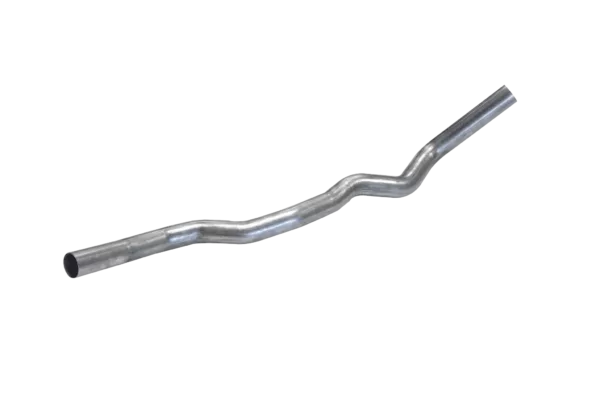

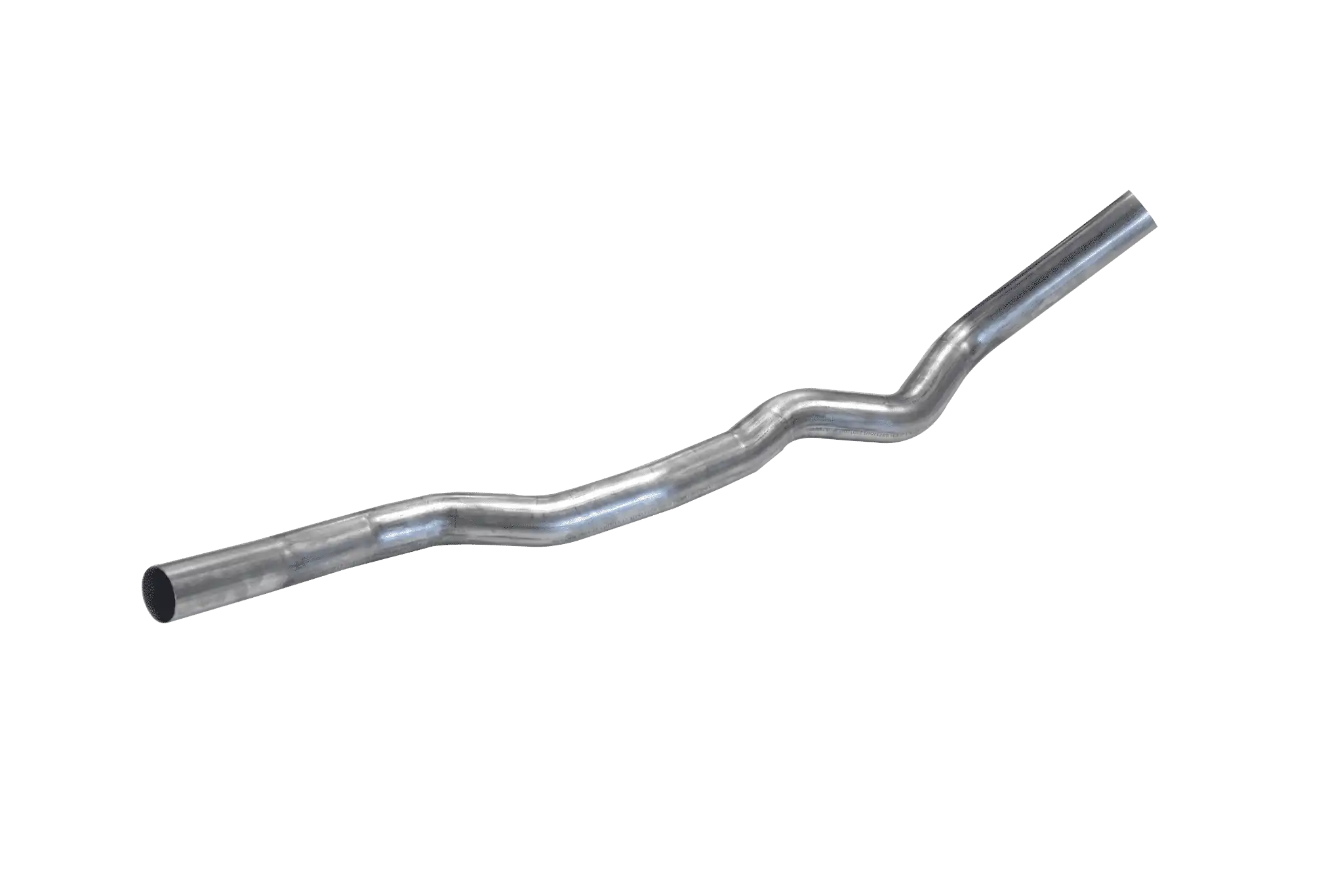

Piezas realizadas en la TE Large
