Range : パイプベンディングマシン
製品紹介TE ラージ（大型）
特徴
- ø20～152x3mm
- アプリケーション分野：自動車：空調配管、車体
- シャーシ、排気システム
- Hydroformed parts outlines
- CNCベンダー
- 複数R段積み可能
- 芯金有または無しでドローベンディング
- ツールチェンジオーバー オートメーションシステム
- ロールベンディング
- オートメーション生産セルに統合が容易
- 曲げ以外に工程追加も可能
人とマシンのインターフェース
- 産業用PCのためのソフトウェア
- 19インチタッチスクリーンにて、多言語対応の対話式プログラミング
- シミュレーション プログラム
- I/O ポート追加
- インターネット接続：リモートアシスタンス、チャットルーム
- 3D計測器よりフィードバック、自動修正
- ツールエディターにより複雑な形状のパーツのプログラミングも可能
- シミュレーションツールにより、パーツセットアップも簡単に
- プログラム実行はスローモーションで確認可能
| TE50 | TE63/TE63LR | TE80 | TE102 | TE152 | |
|---|---|---|---|---|---|
| パイプ径最大 | 50ｘ2mm （最大600N/mm²にて） | 63ｘ2mm （最大400N/mm²にて） | 80ｘ2mm （最大400N/mm²にて） | 102ｘ2mm （最大600N/mm²にて） | 152ｘ2mm （最大600N/mm²にて） |
| パイプ長さ | 3000mm | 3000mm | 3000mm | 3000mm | 3000mm |
| 最大曲げR | 300mm | 280mm | 300mm | 300mm | 300mm |
| 曲げツール | 6 左曲げあるいは右曲げ | 4 左曲げあるいは右曲げ | 5 （オプション） 右曲げ | 3 （オプション） 右曲げ | 3 左曲げあるいは右曲げ |

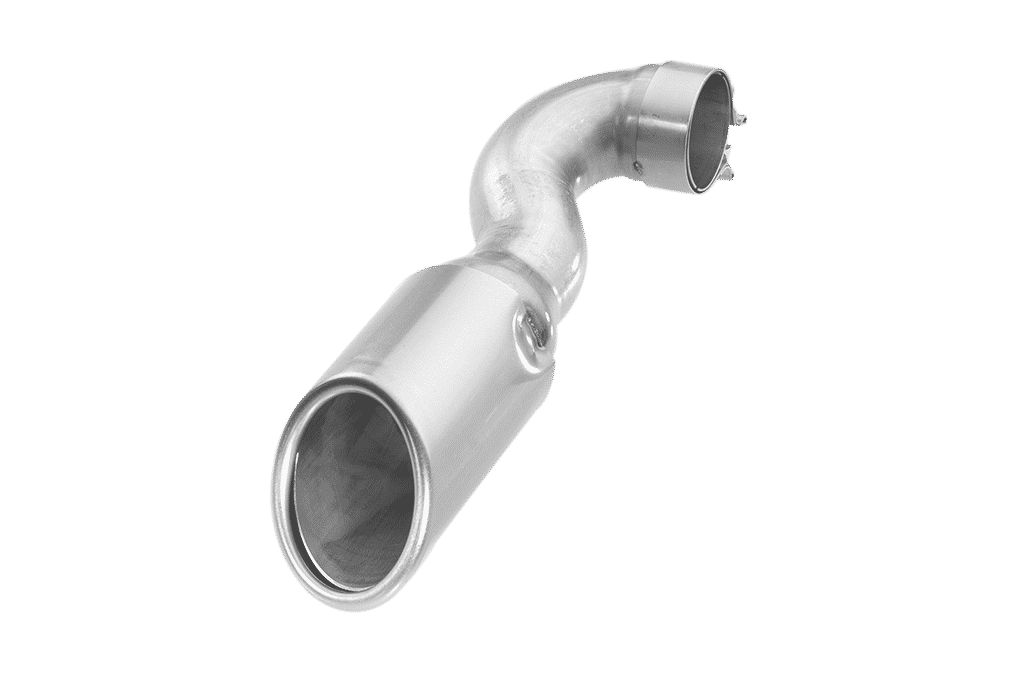

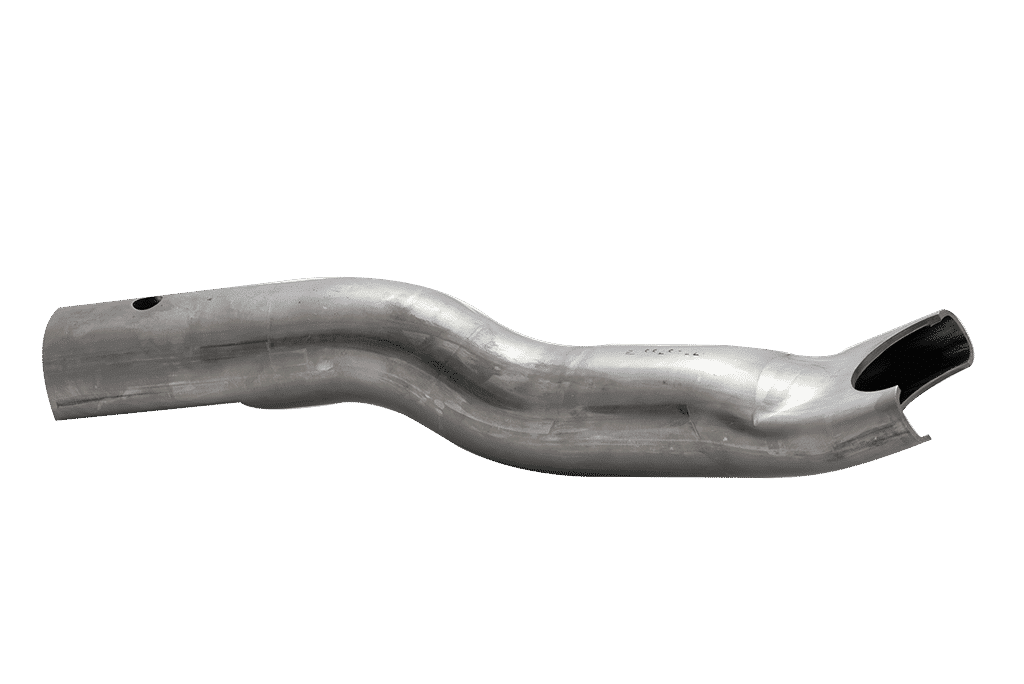

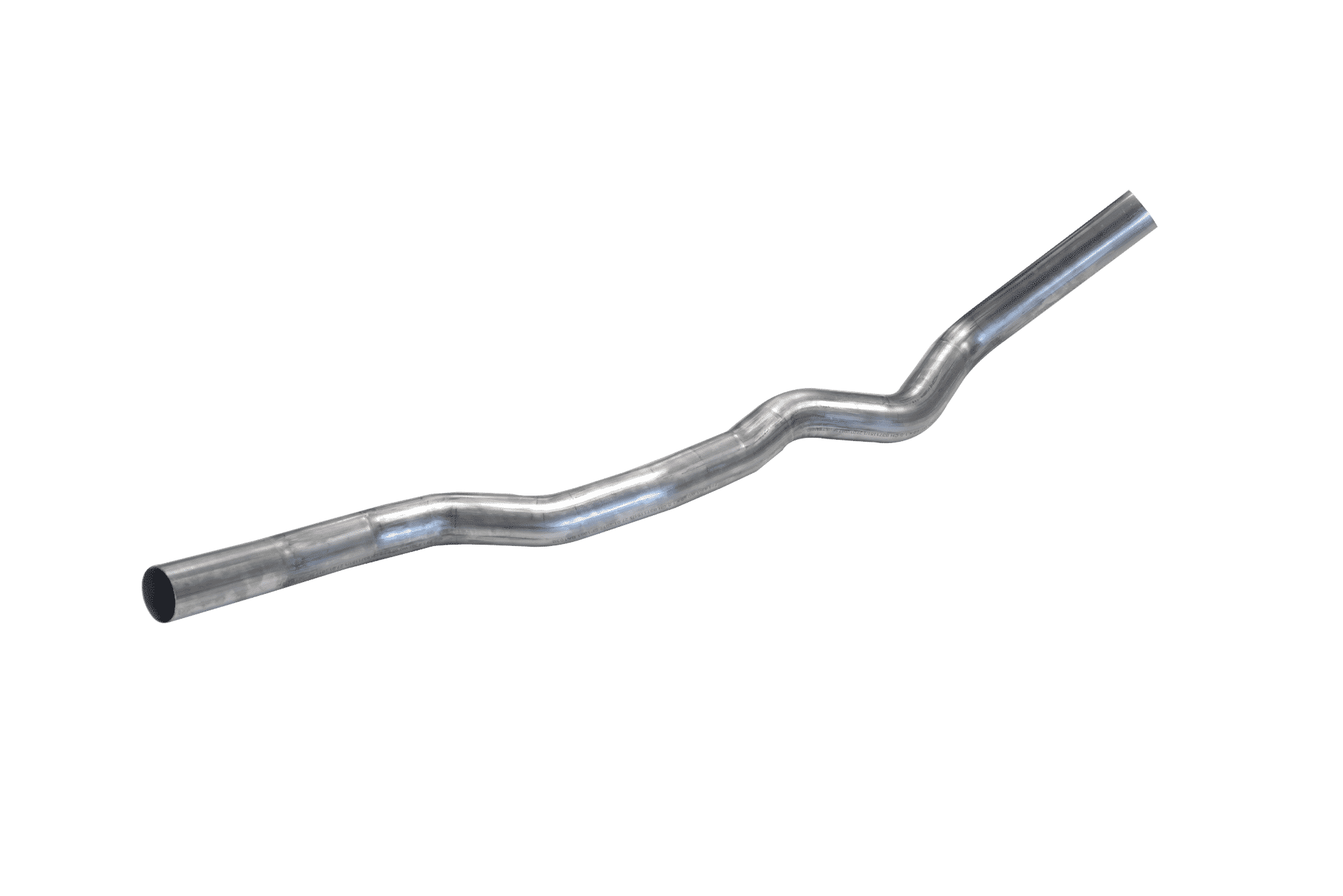

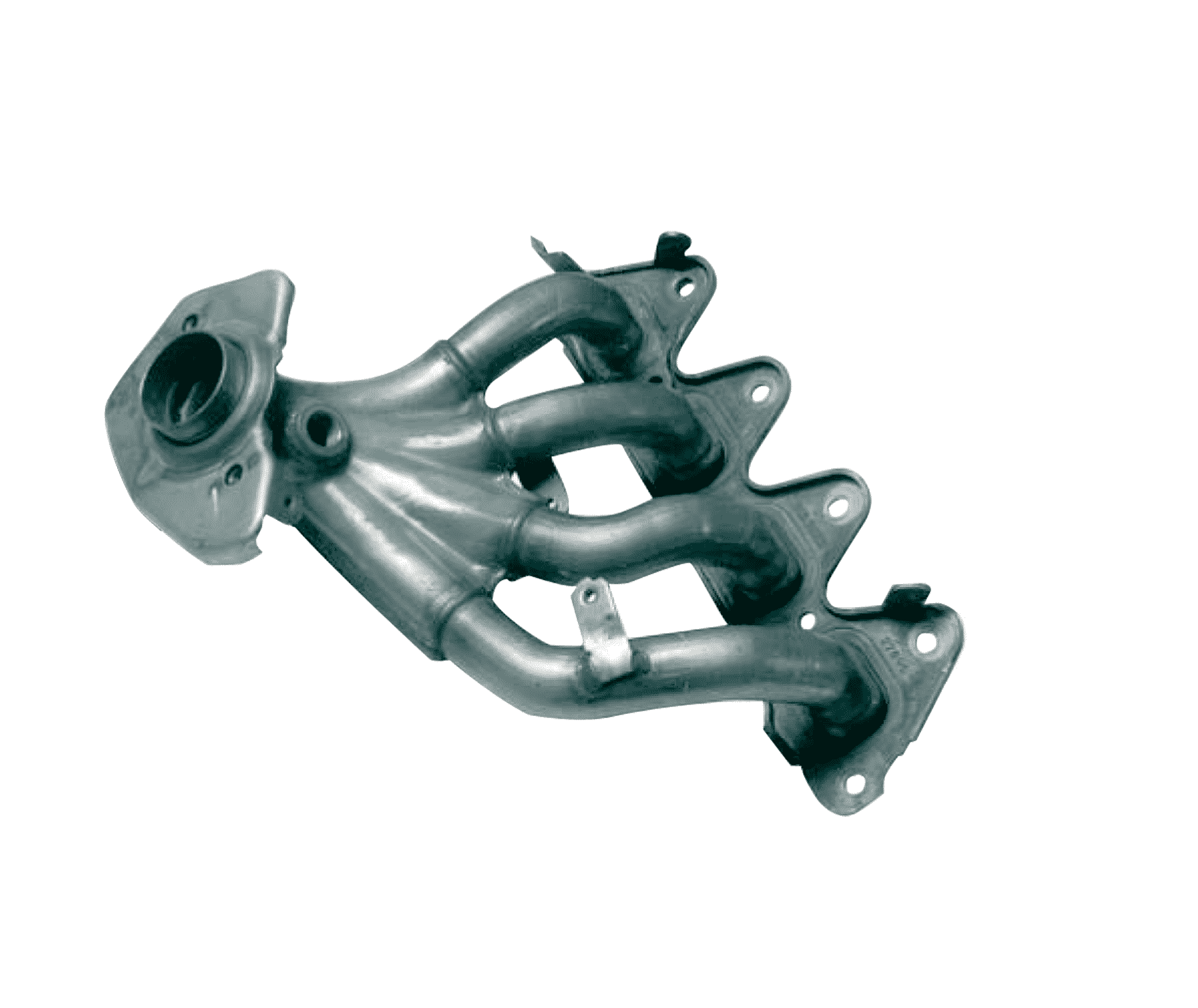

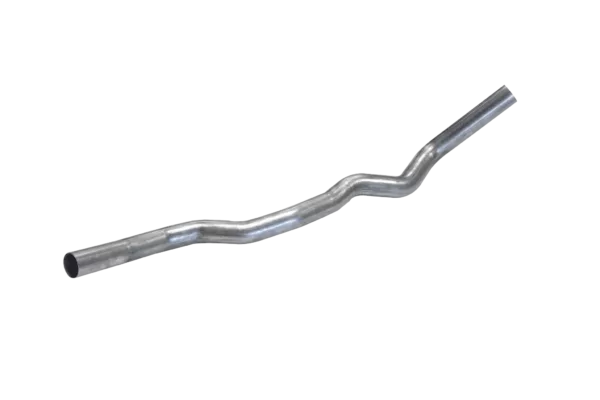

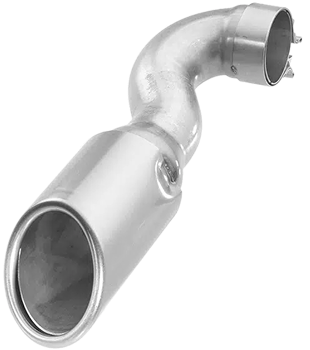

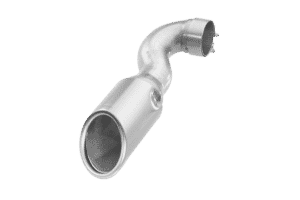

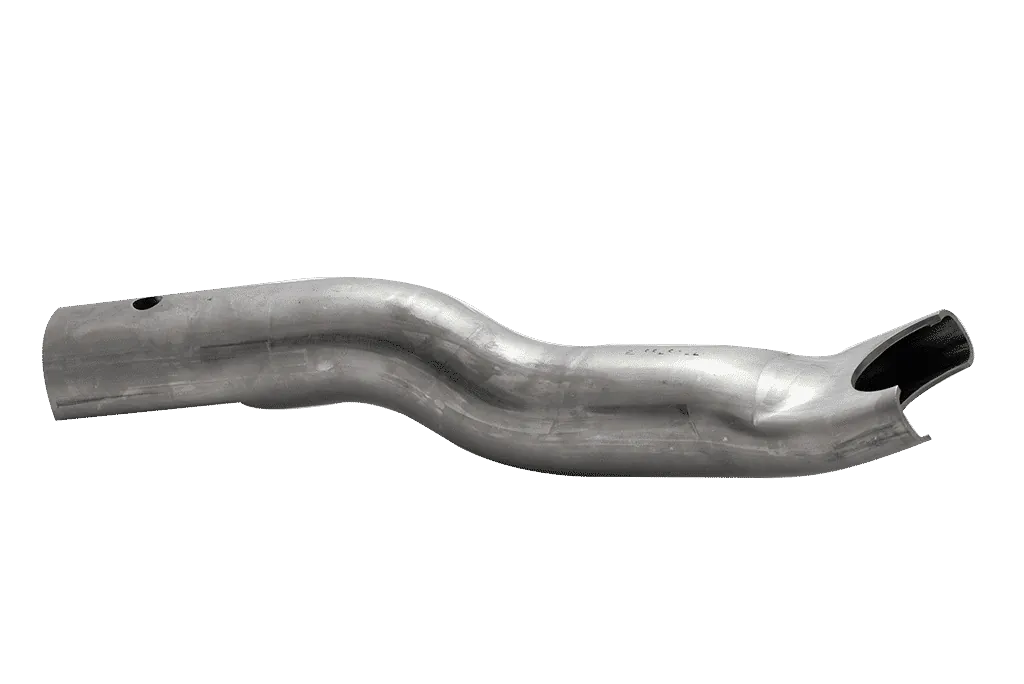

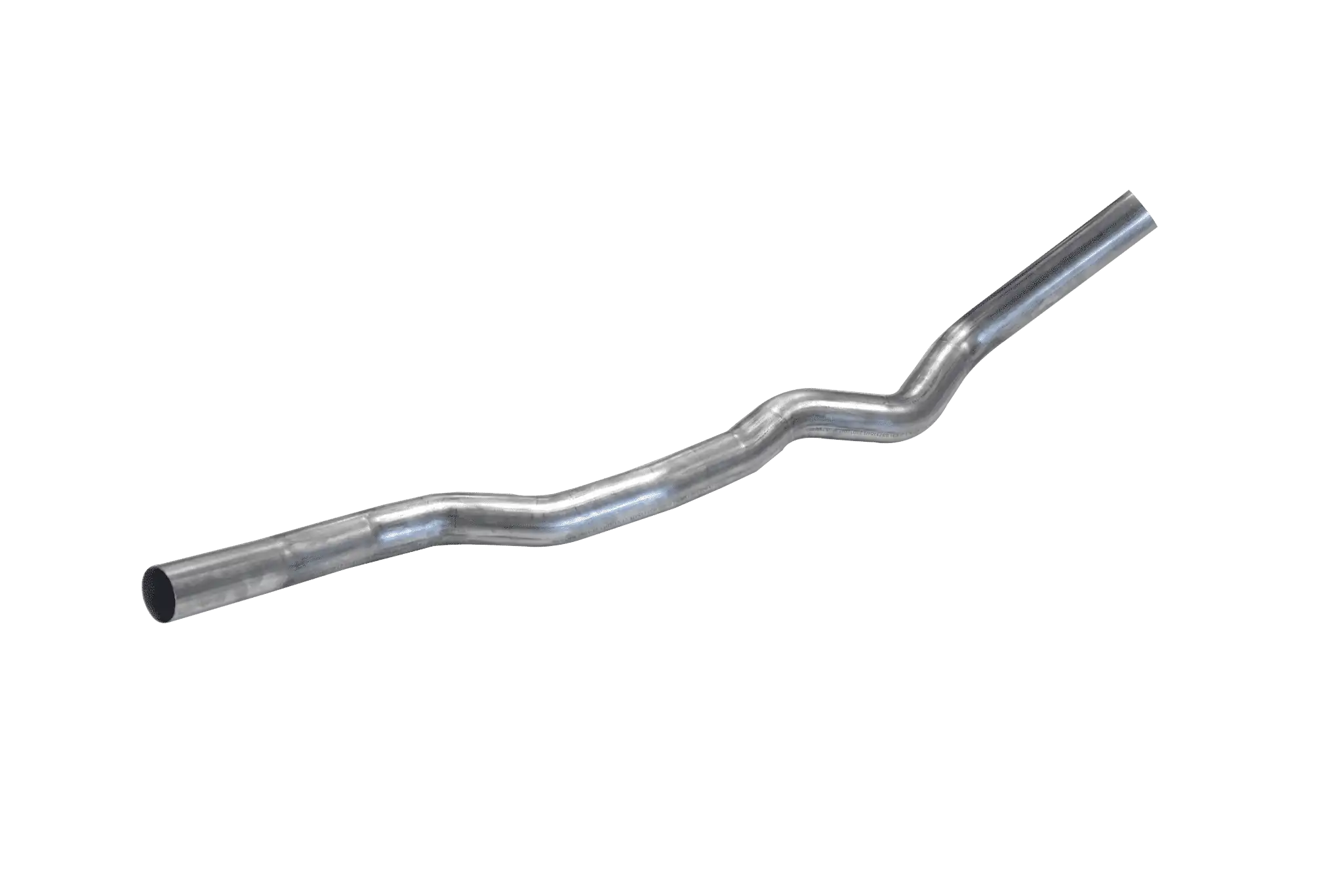

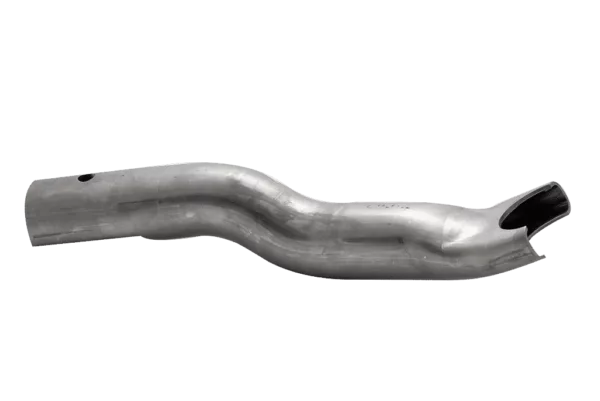

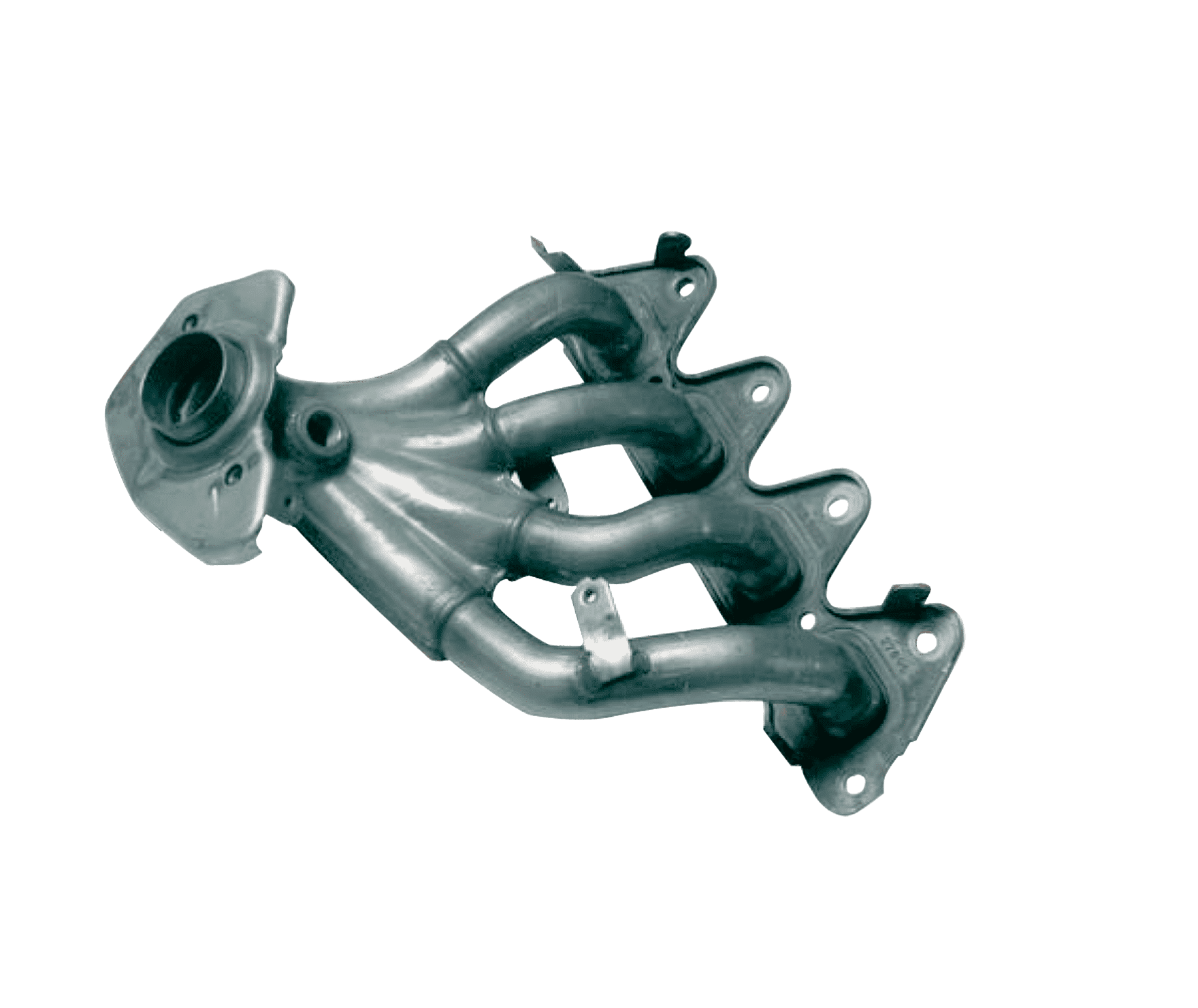

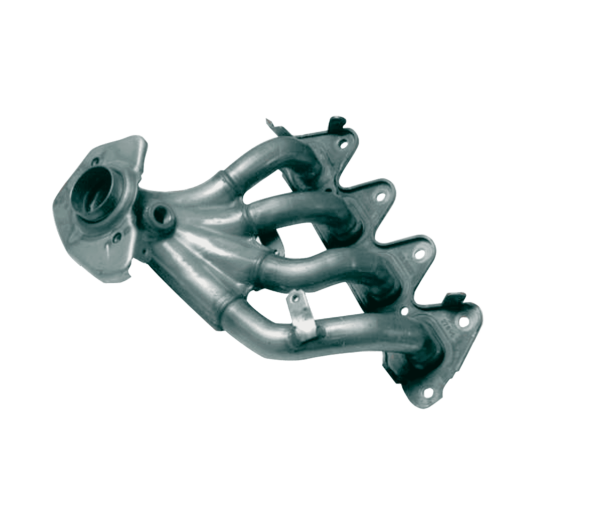

生産部品例TE ラージ（大型）
サービス
リモートアシスタンス
インターネット接続により、遠隔にて御社のマシンの正確な診断、トラブル対応を行います。
スペアパーツ
純正部品を世界各地の拠点より迅速に発送します。
輸送、設置、スタートアップのアシスト
ヌームアリアンス、ロジスティクス部門が御社工場への輸送を承ります。その他、設置時のサポート、製造スタートアップのお手伝い等のカスタマーサポートも提供しております。
初期研修、追加研修
マシン設置時の初期研修はもとより、マシンの寿命が続く限り、御社の製造スタッフ、メンテナンススタッフのための研修をご提供します。
可否検討、ツール設計
弊社のエンジニアリングスタッフが、御社の製造部品の可否検討、ツール設計をお手伝いいたします。
メンテナンス契約
御社のヌームアリアンスマシンの稼働効率を最大限に。カスタム仕様のアフターサービス契約をご活用ください。
