Range : パイプベンディングマシン

製品紹介TE スモール(小型)

特徴

  • ø3~20x2mm
  • アプリケーション分野:自動車:油圧、燃料配管、空調配管、 ERG(排気再循環)パイプ
  • 航空・宇宙:翼コントロール油圧配管、燃料、機体
  • CNCベンダー
  • 複数R段積み可能
  • 芯金有または無しでドローベンディング
  • 左右曲げ特許申請中
  • ベンディングヘッドは軌道回転
  • オートメーション生産セルへの統合が容易
  • 曲げ以外に工程追加も可能
Small Tube Benders - TE06LR - Numalliance

人とマシンのインターフェース

  • 産業用PCのためのソフトウェア
  • 19インチタッチスクリーンにて、多言語対応の対話式プログラミング
  • シミュレーション プログラム
  • I/O ポート追加
  • インターネット接続:リモートアシスタンス、チャットルーム
  • 3D計測器よりフィードバック、自動修正
  • ツールエディターにより複雑な形状のパーツのプログラミングも可能
  • シミュレーションツールにより、パーツセットアップも簡単に
  • プログラム実行はスローモーションで確認可能
TE06LRTE16LRTE16STE18LRTE20/TE20LR
パイプ径最大6.35x0.75mm (最大400N/mm²にて)
8x0.75mm(最大250N/mm²にて)
16x2mm (最大400N/mm²にて)
20x2mm(最大250N/mm²にて)
16x2mm (最大400N/mm²にて)
20x2mm(最大250N/mm²にて)
18x2mm (最大400N/mm²にて)
20x2mm(最大250N/mm²にて)
20x2mm (最大400N/mm²にて)
16x2mm(最大250N/mm²にて)
パイプ長さ1200~2000mm1200~3000mm800mm1200~3000mm2000~3000mm
最大曲げR25mm50mm(ツール数1つの場合62mmまで)62mm50mm(ツール数1つの場合62mmまで)62mm
曲げツール3
左右曲げ
4
左右曲げ
1 jusqu'à 3
左曲げ、あるいは右曲げ
4
左右曲げ
4
左曲げ、あるいは右曲げ、左右曲げ

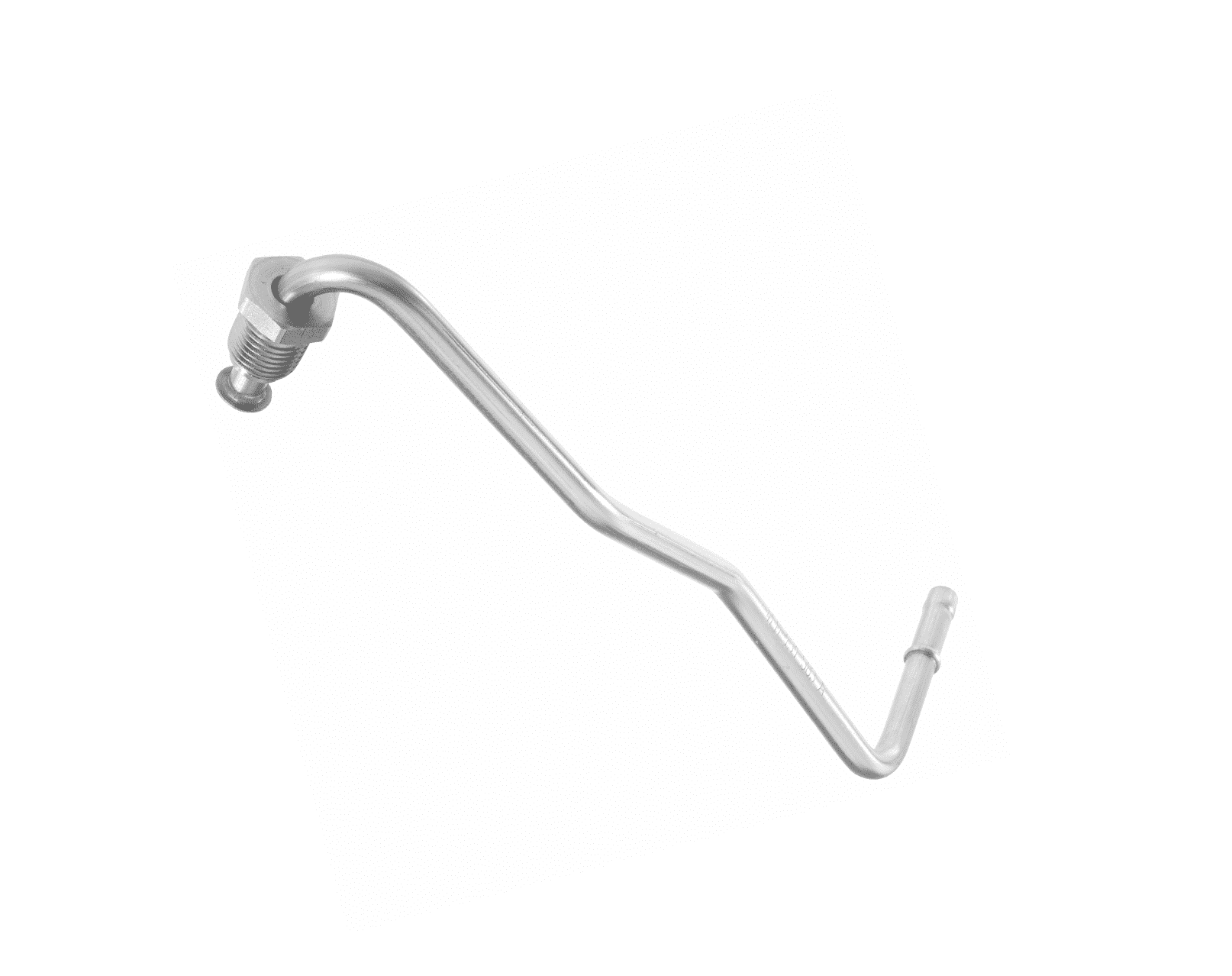

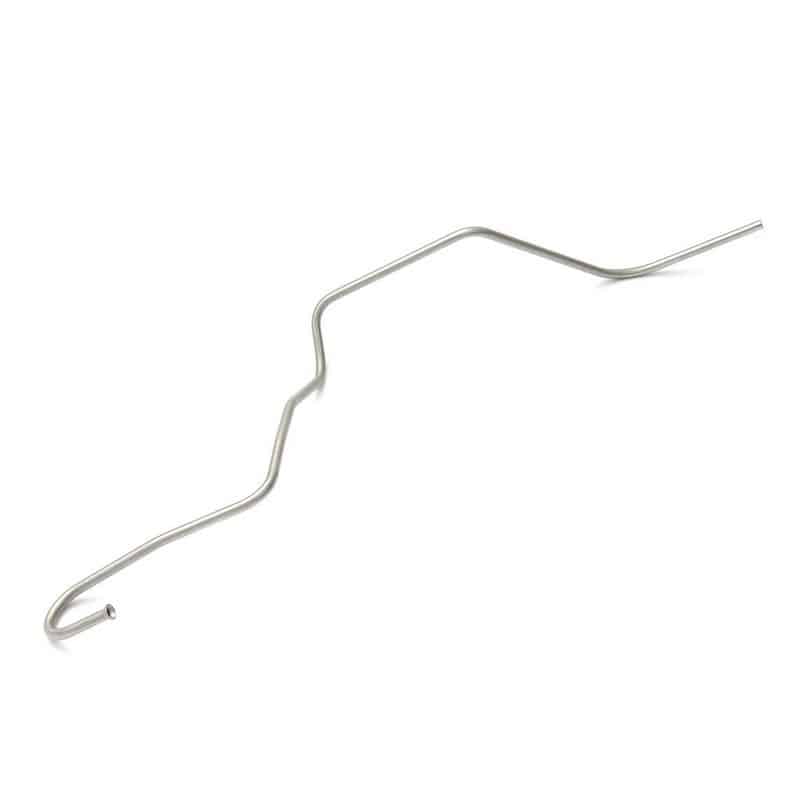

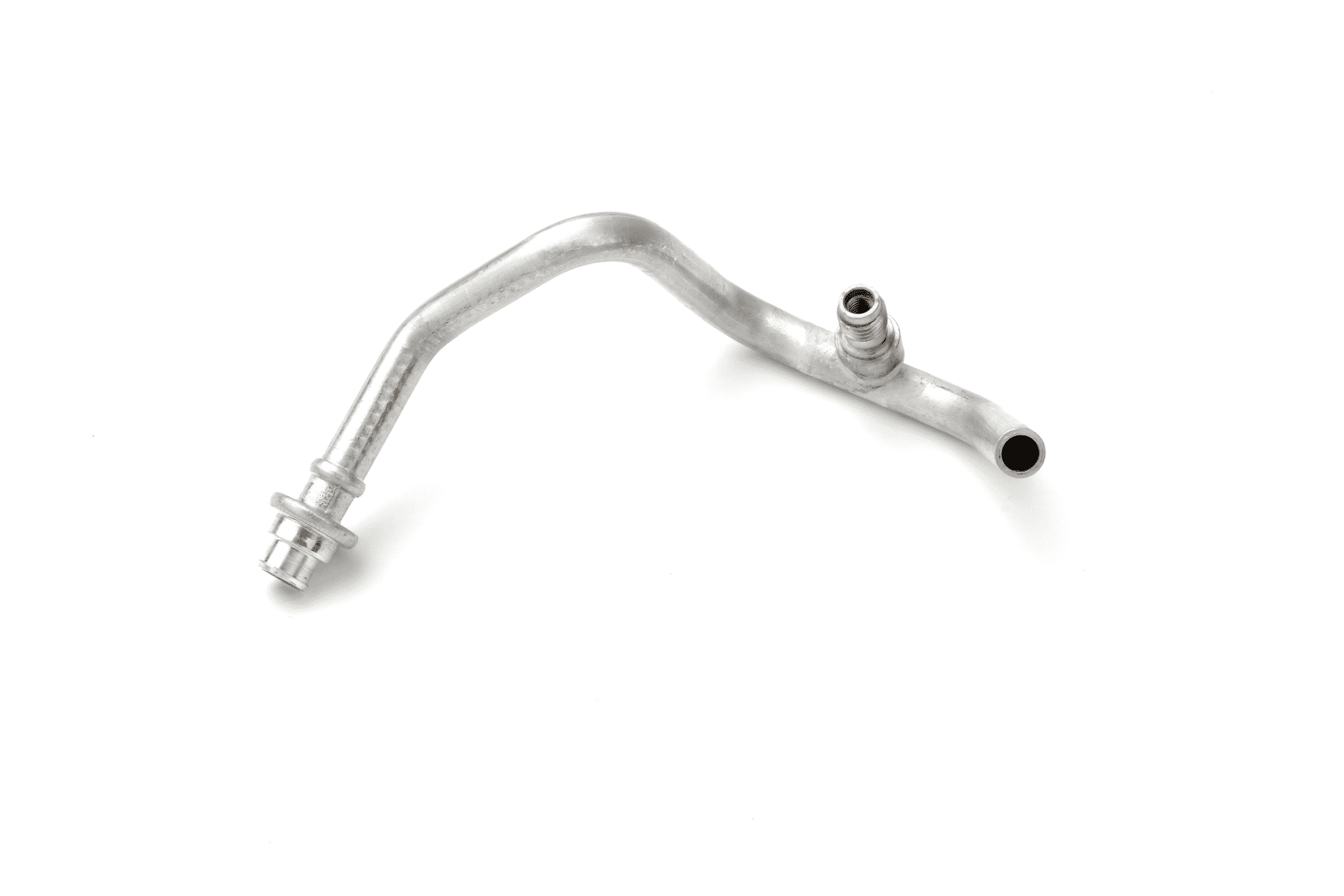

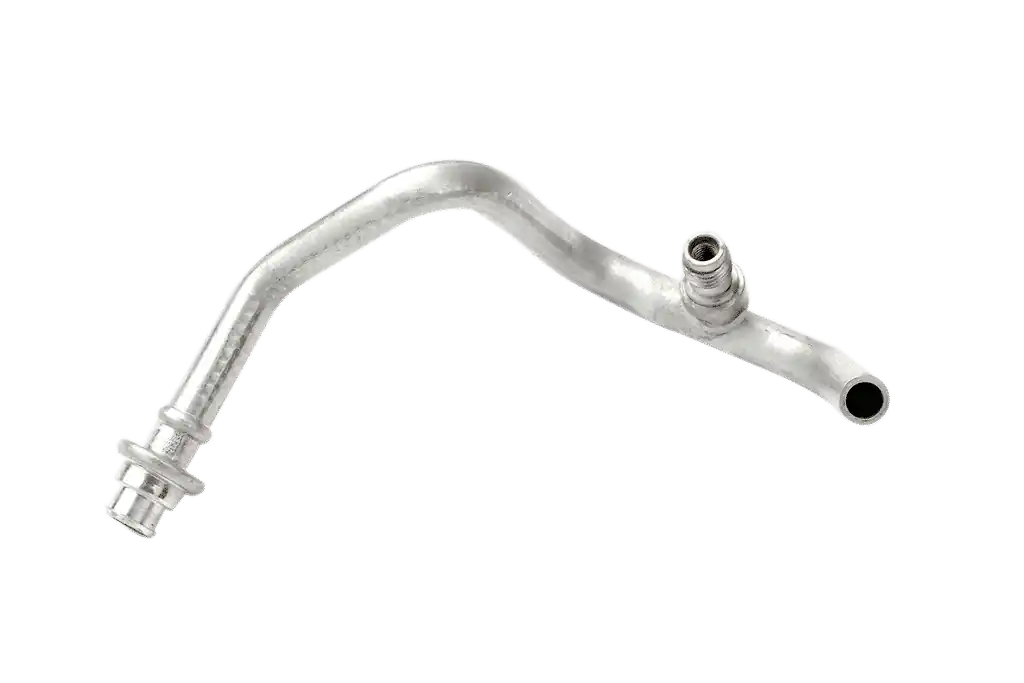

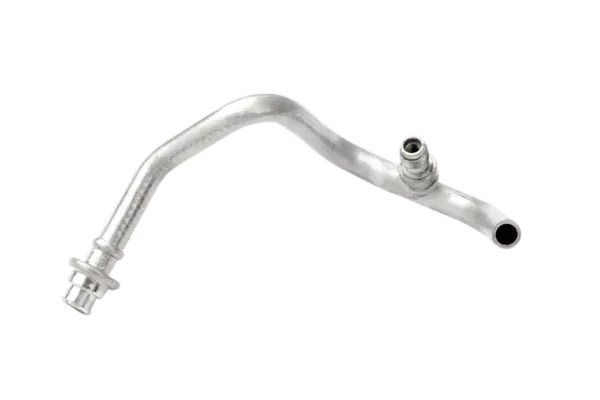

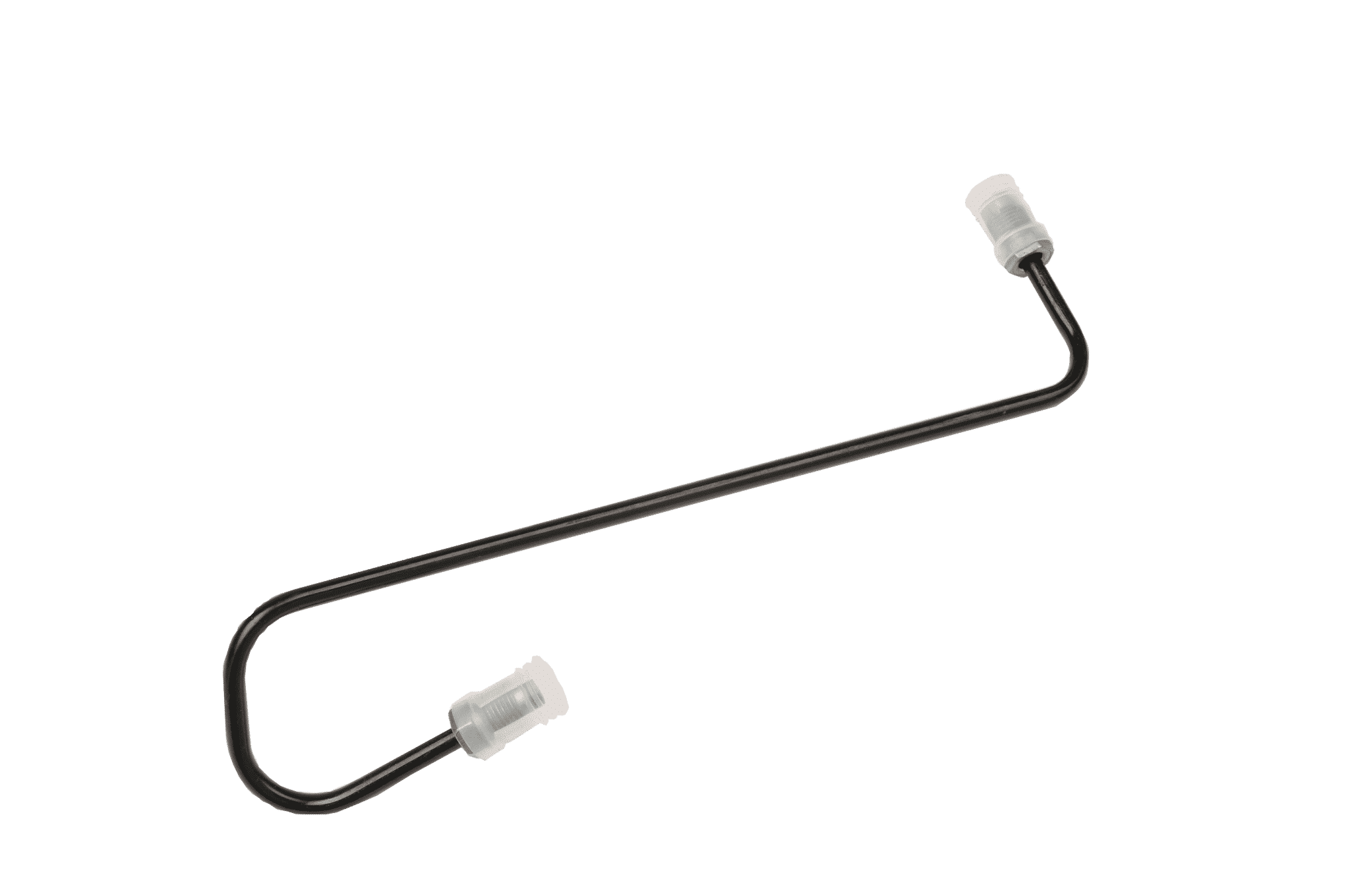

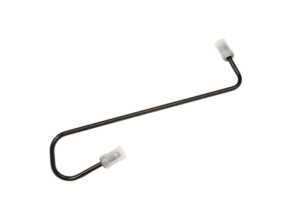

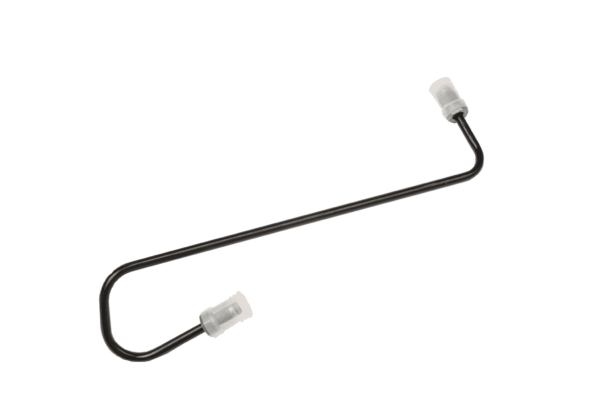

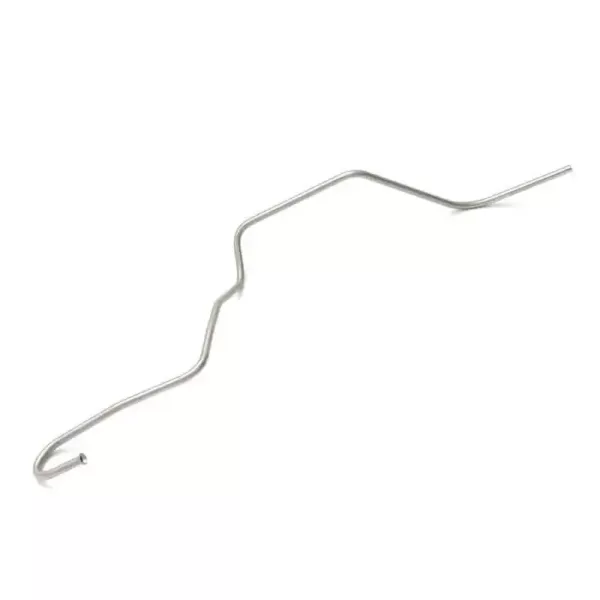

生産部品例TE スモール(小型)

サービス

Services - Télémaintenance

リモートアシスタンス

インターネット接続により、遠隔にて御社のマシンの正確な診断、トラブル対応を行います。

Numalliance - pièces de rechange

スペアパーツ

純正部品を世界各地の拠点より迅速に発送します。

Service - Logistique

輸送、設置、スタートアップのアシスト

ヌームアリアンス、ロジスティクス部門が御社工場への輸送を承ります。その他、設置時のサポート、製造スタートアップのお手伝い等のカスタマーサポートも提供しております。

Services - Formation

初期研修、追加研修

マシン設置時の初期研修はもとより、マシンの寿命が続く限り、御社の製造スタッフ、メンテナンススタッフのための研修をご提供します。

Numalliance - Faisabilité

可否検討、ツール設計

弊社のエンジニアリングスタッフが、御社の製造部品の可否検討、ツール設計をお手伝いいたします。

Services - Contrat de maintenance

メンテナンス契約

御社のヌームアリアンスマシンの稼働効率を最大限に。カスタム仕様のアフターサービス契約をご活用ください。
