cintreuse de tube TE Medium

Robuste, rapide et polyvalente, cintrage de tubes de rayons intermédiaires dans un ou deux sens.

TE25TE25LRTE32TE32LRTE42TE50TE50LR
Diamètre max 25,4x2mm à 400N/mm²25,4x2mm à 400N/mm²32x2mm à 400N/mm²32x2,5mm à 400N/mm²42x2,5mm à 400N/mm²50x2mm à 400N/mm²50x2mm à 400N/mm²
Longueur du tube2000 jusqu'à 4000 mm2000 jusqu'à 4000 mm2000 jusqu'à 4000 mm2000 jusqu'à 3000 mm2000 jusqu'à 4000 mm2000 jusqu'à 4000 mm2000 mm ou 3000 mm
Rayon de cintrage max150 mm125 mm150 mm150 mm150 mm150 mm150 mm
Outils de cintrage4
Gauche ou droite
4
Gauche et droite
4
Gauche ou droite
2x3
Gauche et droite
3
Droite
4
Gauche ou droite
2x3
Gauche et droite

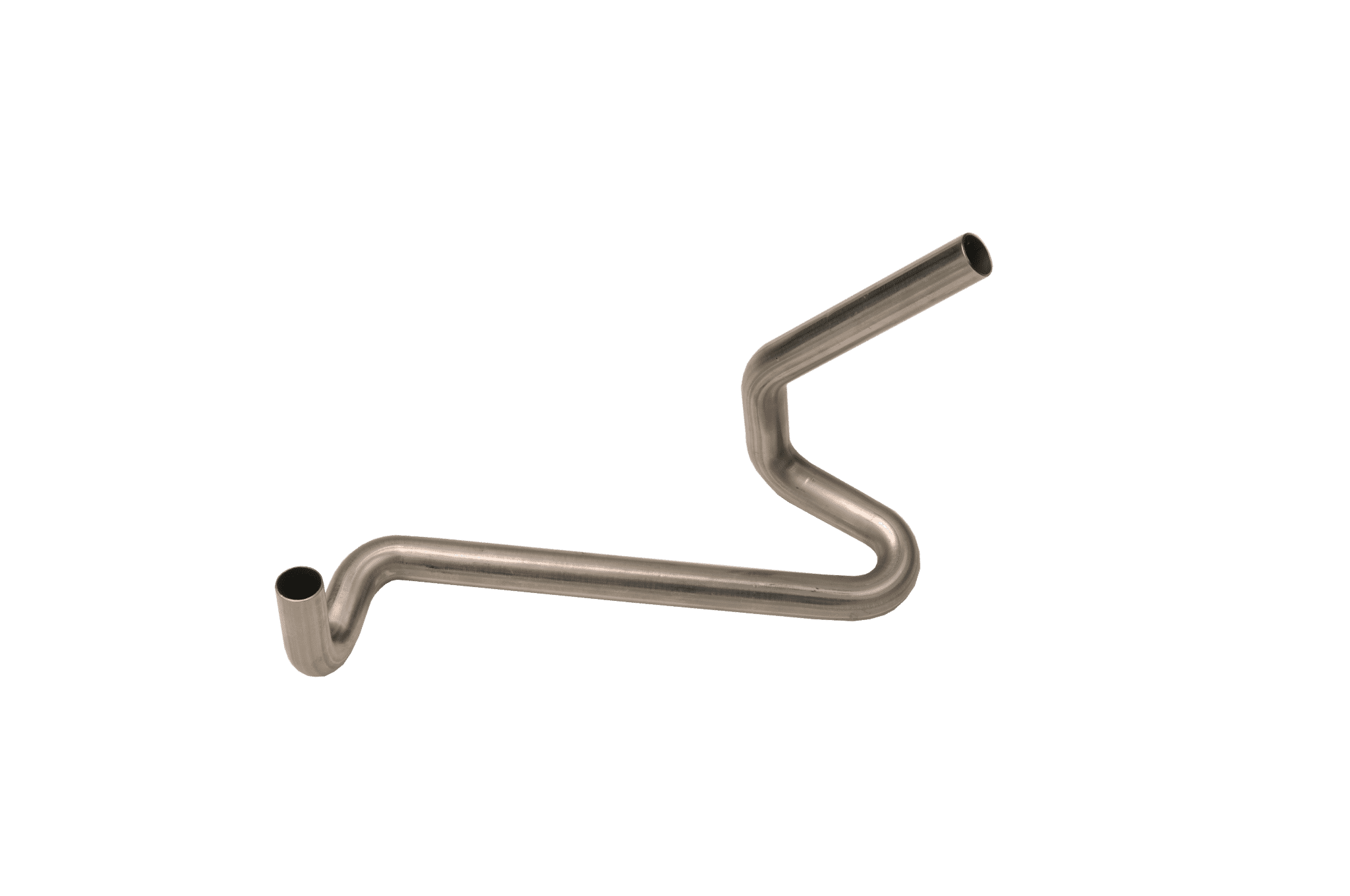

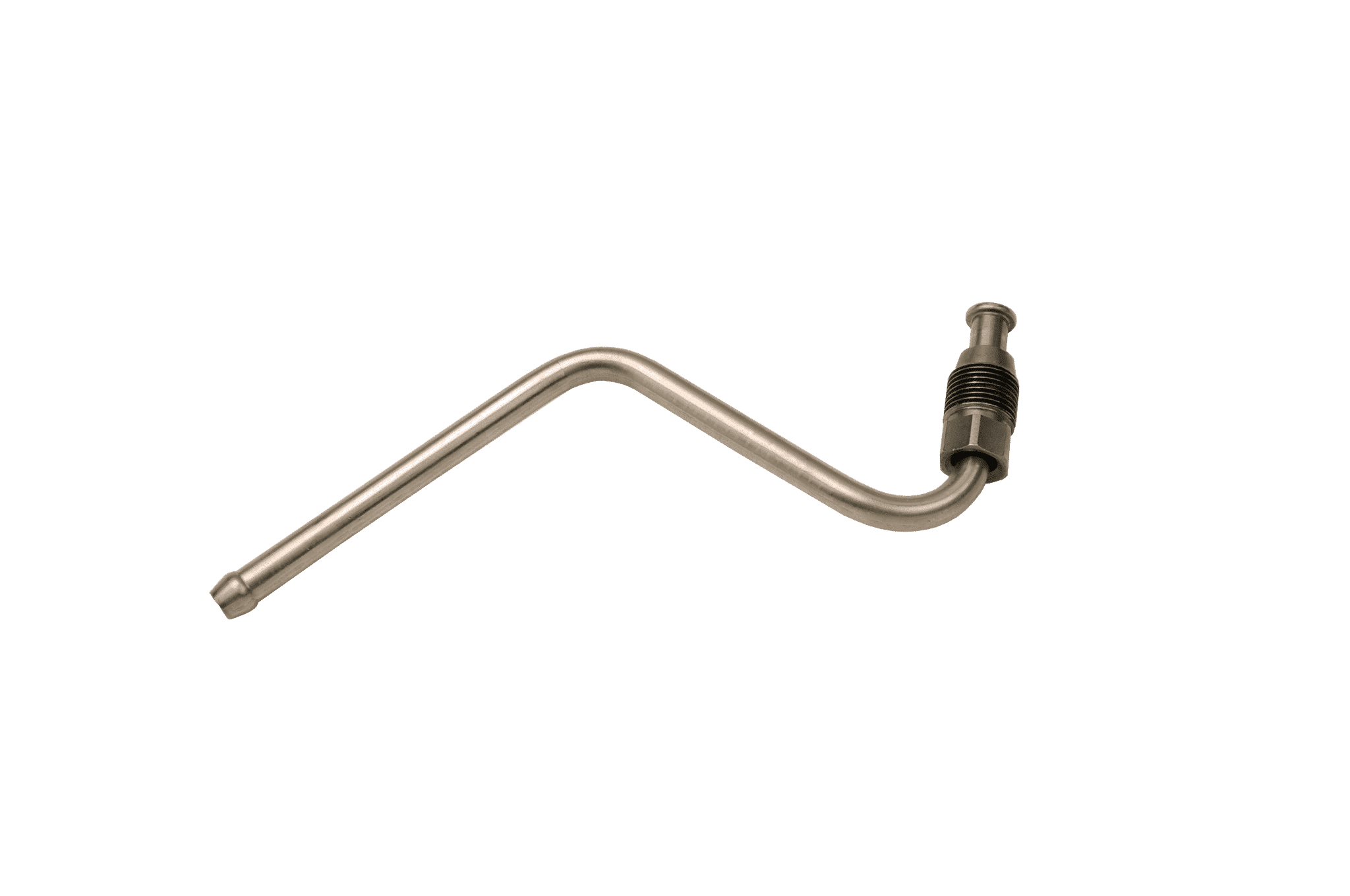

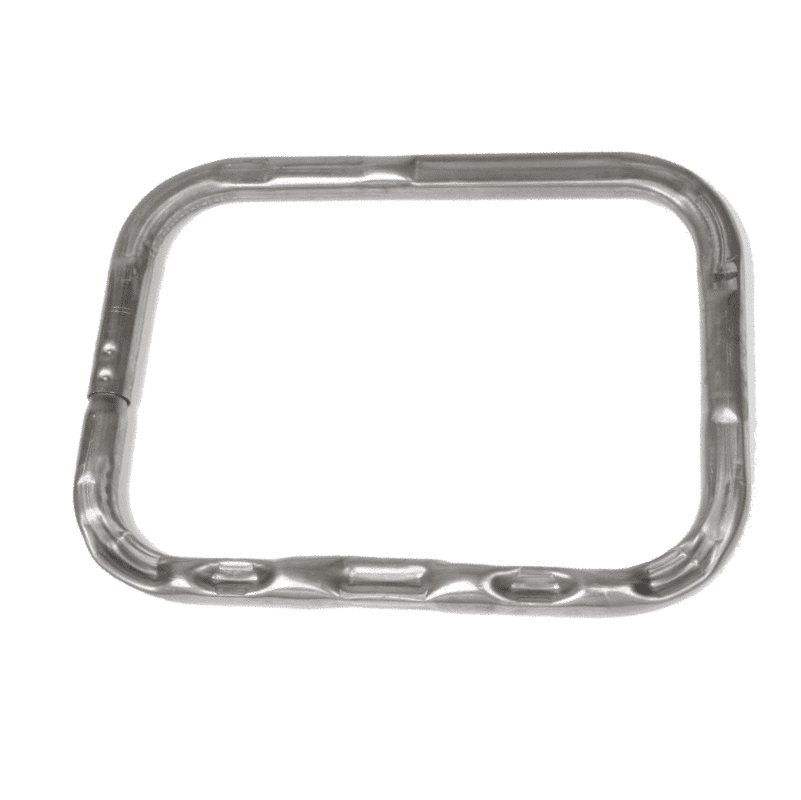

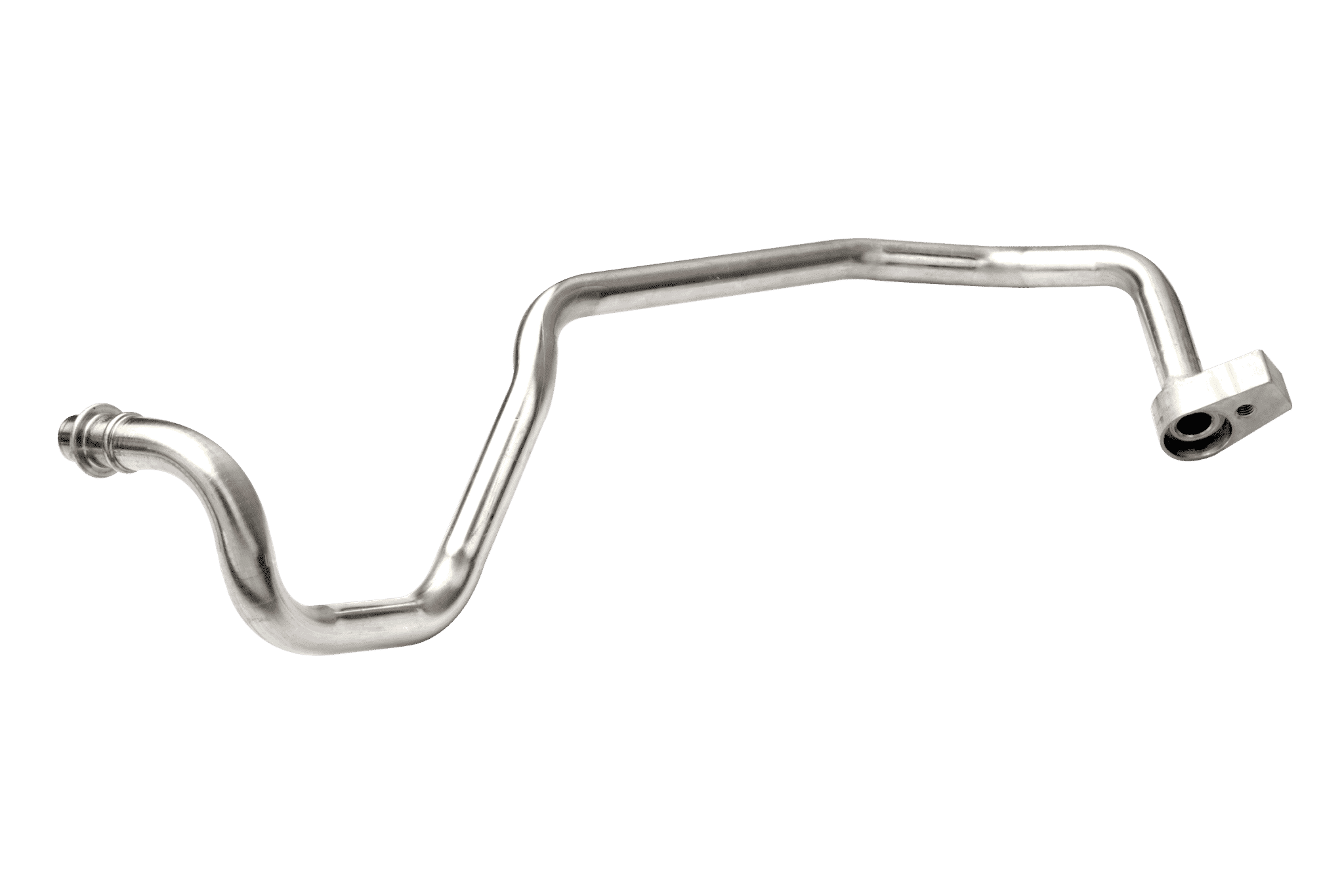

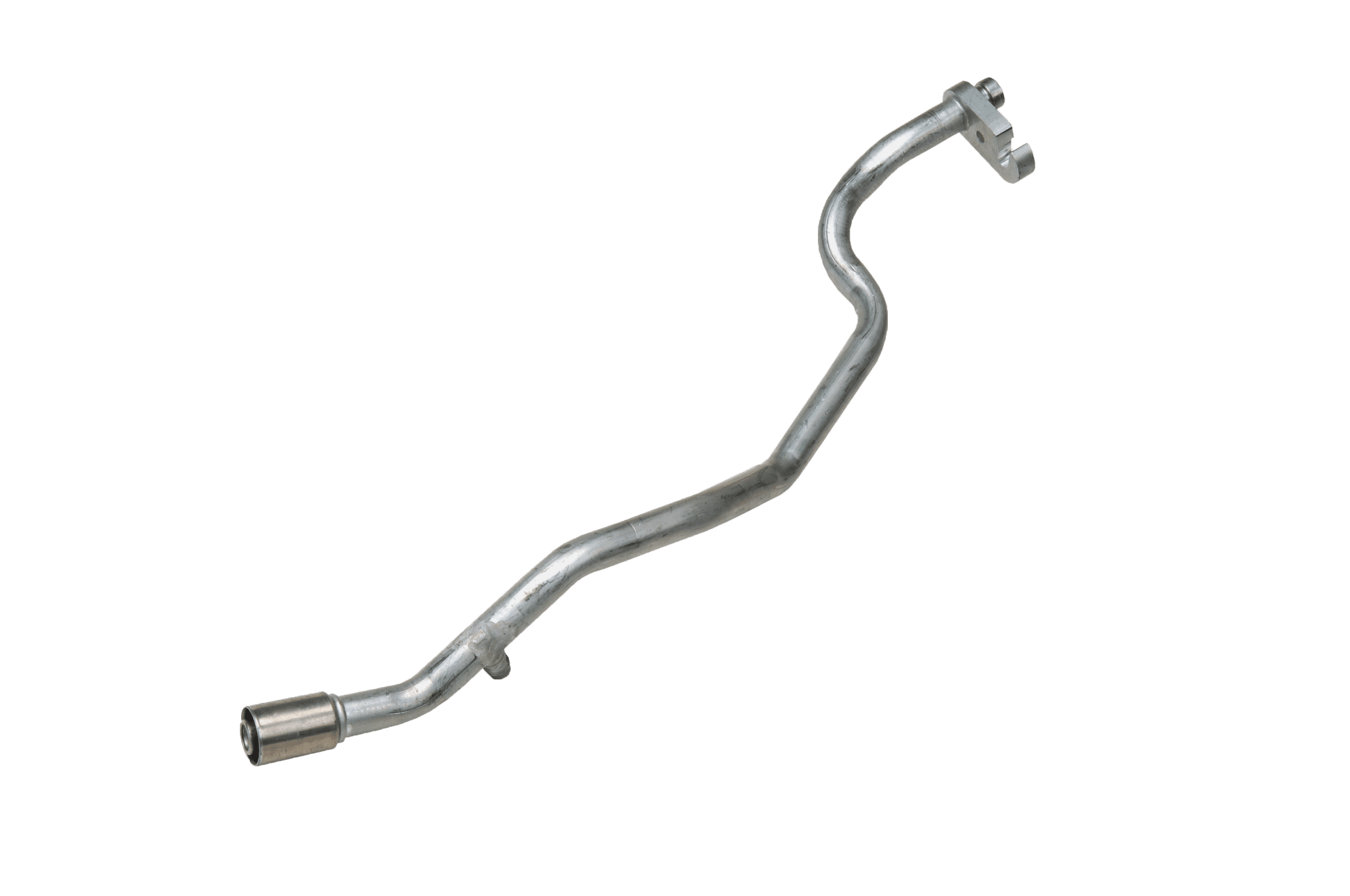

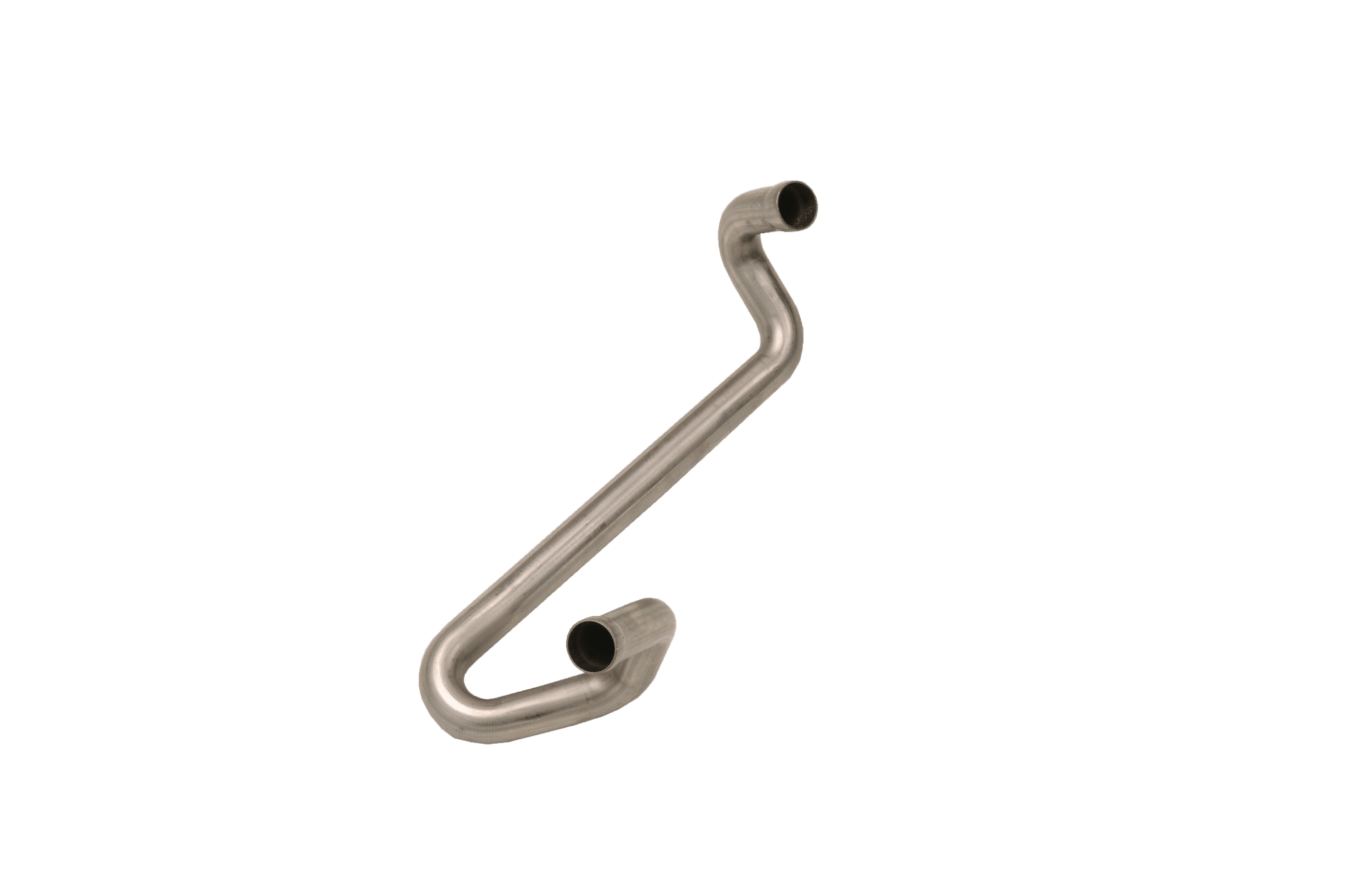

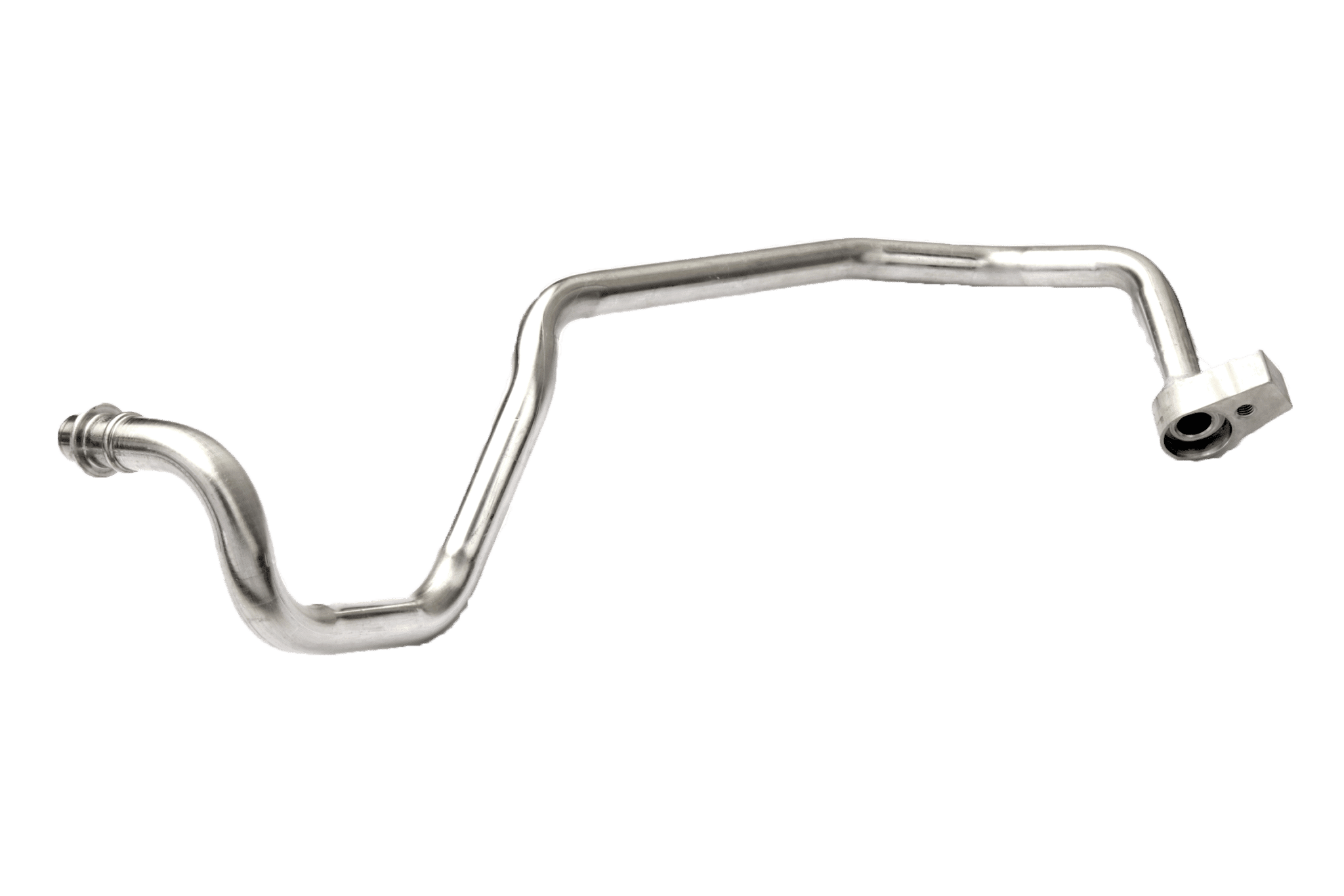

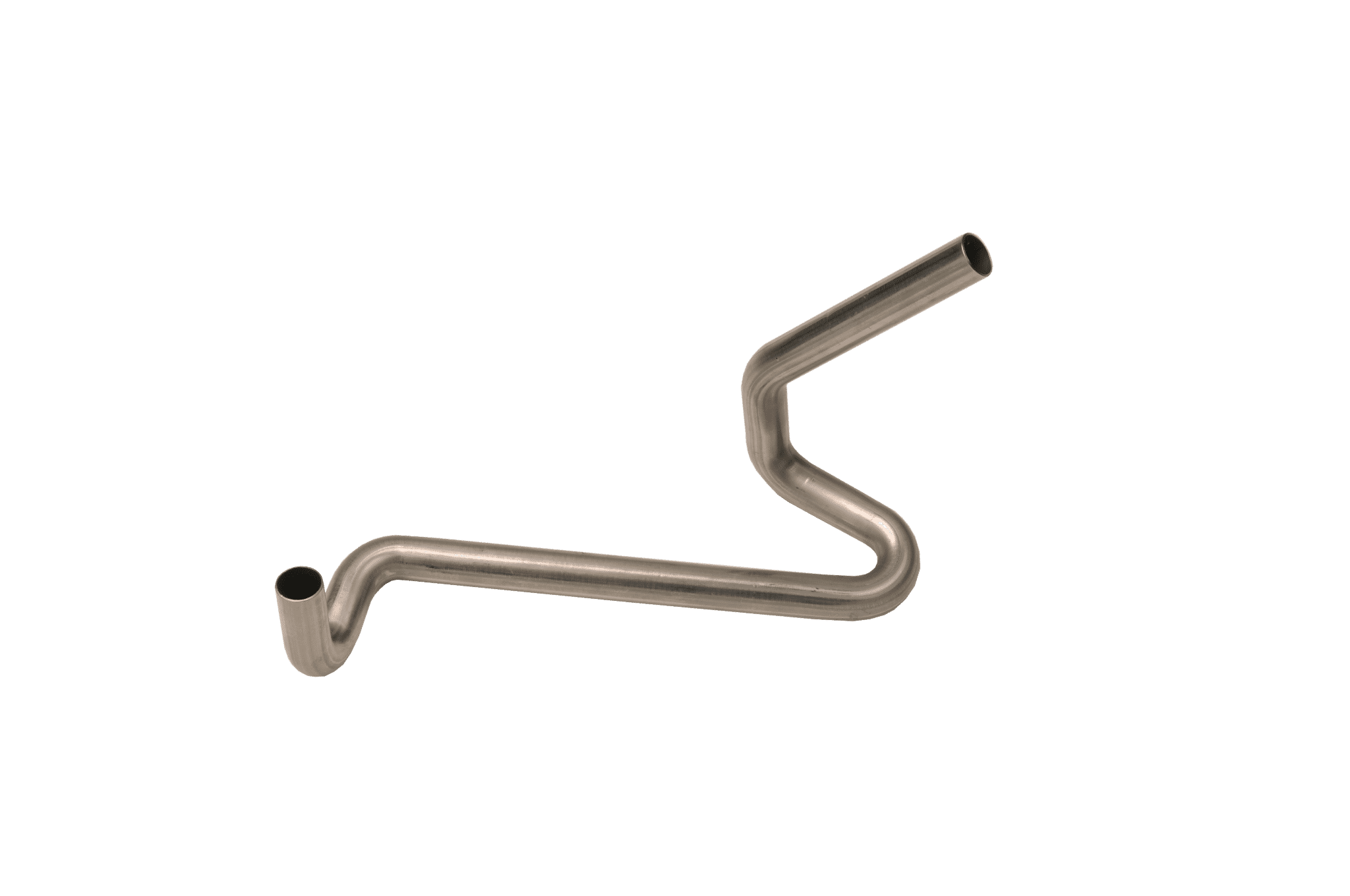

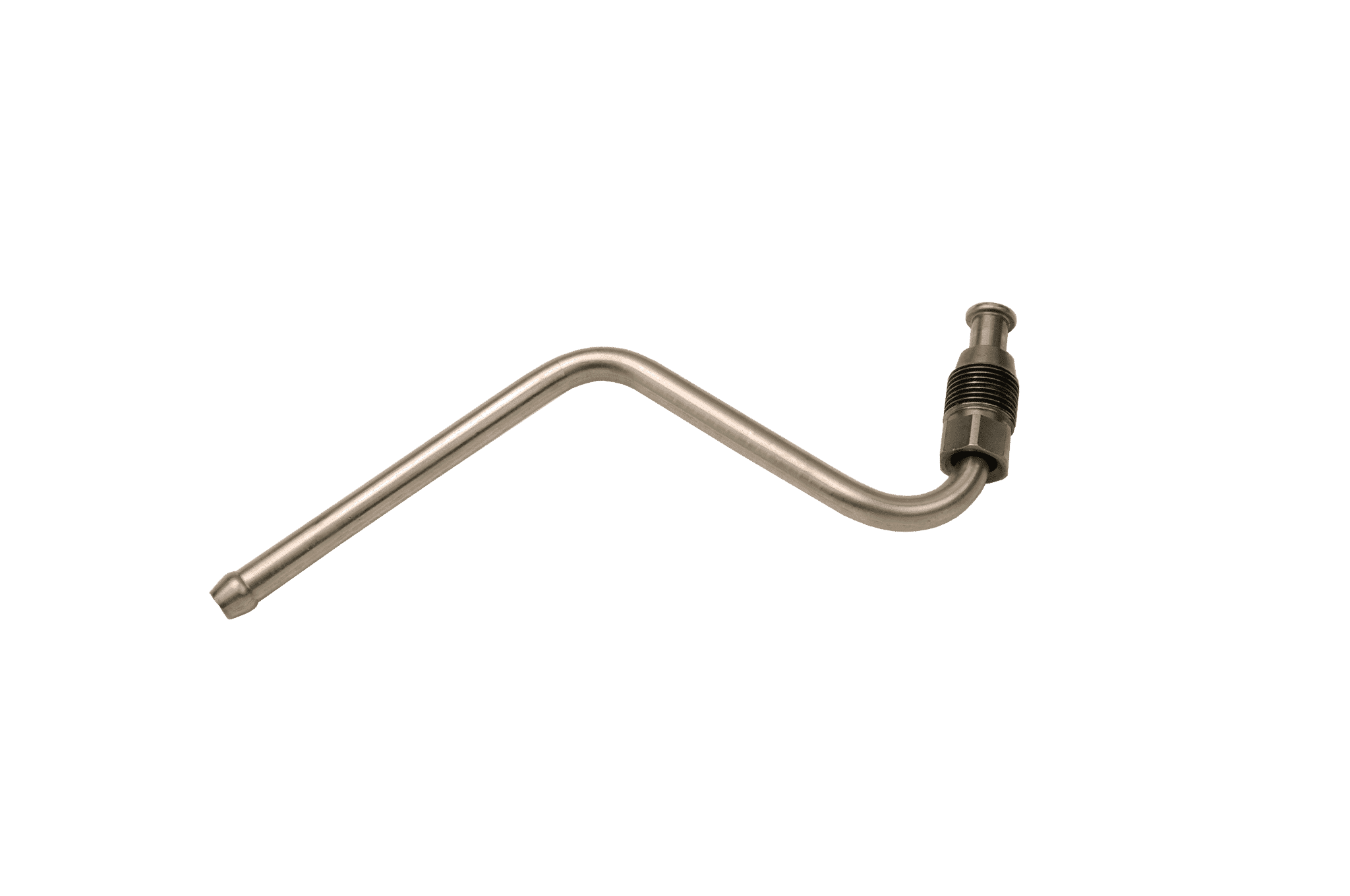

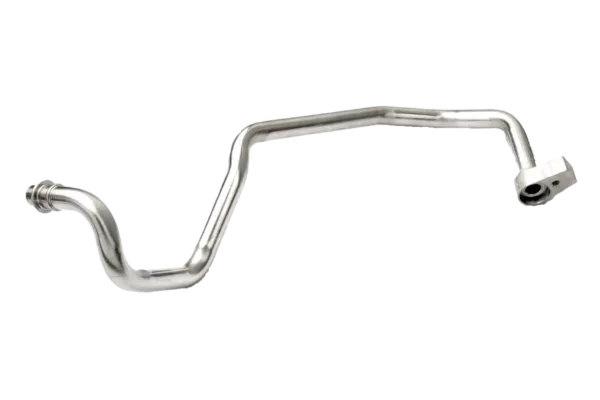

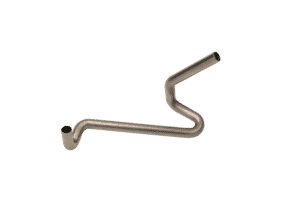

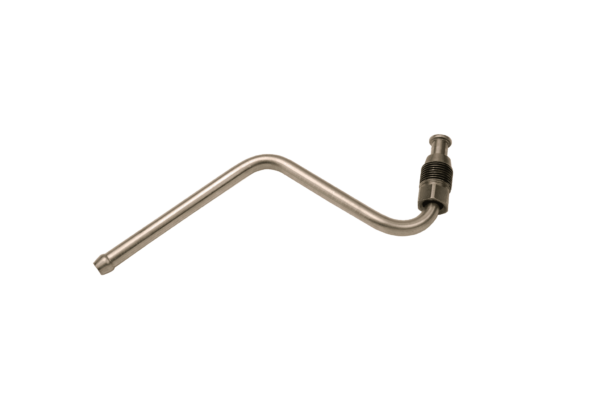

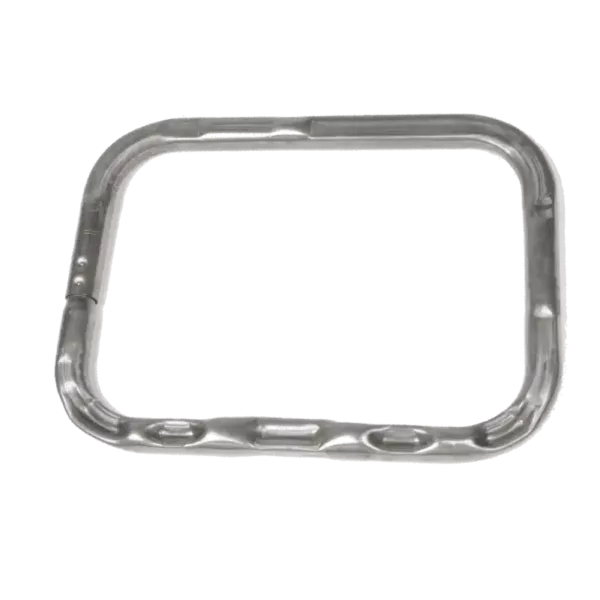

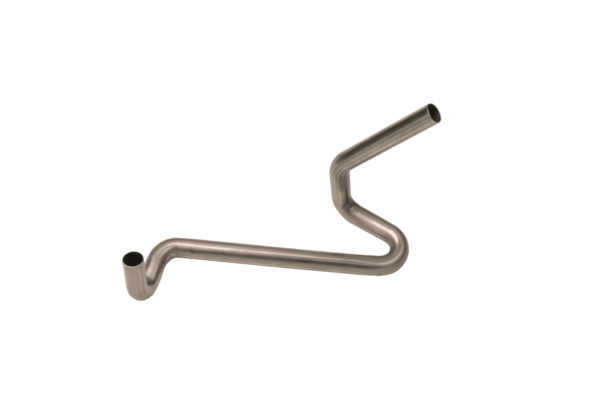

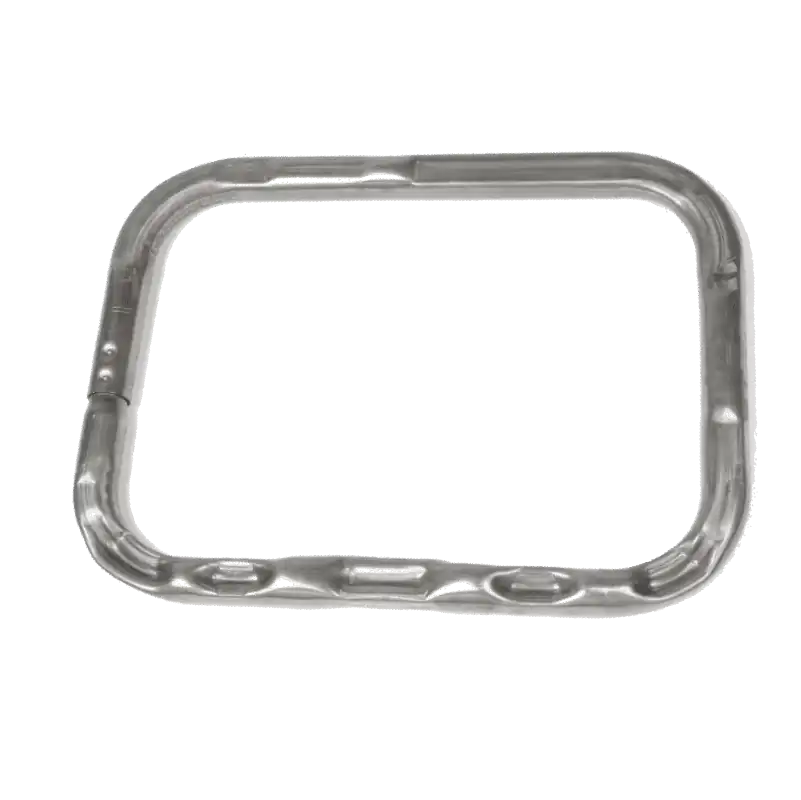

Pièces réalisées sur cintreuse de tube TE Medium

Caractéristiques principales

  • De 10 jusqu’à 50×2 mm
  • Exemples d’applications : Automobile tubes pour HVAC (chauffage, ventilation, climatisation), tubes d’échappement (EGR), pièces de structure, carburant, sièges
  • Aéronautique : tuyauteries hydrauliques, aile de contrôle de circulation, carburant, structures
  • Cintreuse électrique
  • Multi rayons empilables
  • Cintrage par étirage avec ou sans mandrin, et cintrage par rouleaux
  • Intégration facile dans les cellules de production automatisées
  • Possibilité de combiner le cintrage avec des opérations complémentaires

Interface homme machine

  • Logiciel pour pc industriels
  • Dialogue multilingue et interface de programmation sur écran tactile 19″
  • Programme de simulation
  • Ports I/O additionnels
  • Connexion internet : assistance à distance et salon de discussion
  • Autocorrection depuis un appareil de mesure 3D
  • L’éditeur d’outils permet de programmer des pièces complexes
  • Outil de simulation facilitant la mise au point
  • Déroulement du programme en slow motion

Leader en solutions de productivité pour le formage du fil, du tube et du méplat

Numalliance, c’est le savoir-faire, l’expérience et l’histoire de 9 marques réunies au sein d’un même groupe afin de répondre à vos demandes standards et spéciales en matière de cintrage et façonnage de tubes, pliage de fil et de méplat, besoins en presses hydrauliques spéciales et toutes vos opérations secondaires.

Leader en solutions de productivité pour le pliage du fil, du tube et du méplat, Numalliance conçoit et réalise des installations standards et personnalisées intégrant des opérations telles que le formage, l’écrasement, la découpe, l’assemblage, le soudage, le refoulement, le cambrage, l’usinage, le filetage… ainsi que des opérations de contrôle de gabarit et interfaçage avec mesures et autocorrections.

Vous êtes fabricant de pièces en fil, en tube ou en méplat métallique. Vous devez produire vos pièces au meilleur coût. Pour vous, Numalliance innove et propose des solutions de production optimisées et performantes.

Parlons de votre projet

Numalliance est là pour comprendre vos besoins et y répondre efficacement.

Télécharger la documentation cintreuse de tube TE Medium

Télécharger la documentation corporate Numalliance
